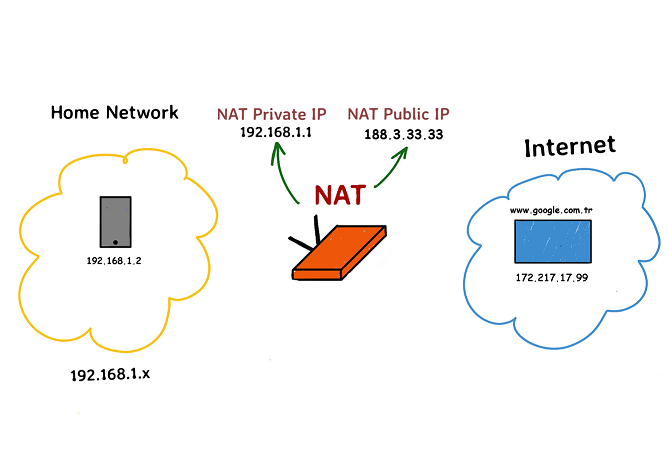

Huawei router da İnternete Bağlanmak için NAT

Network Address Translation (NAT), bir ağ üzerinde bulunan iç IP adreslerini, dış dünyaya erişim sağlamak için tek bir genel IP adresiyle değiştirir. Bu, iç ağdaki cihazların internet gibi dış ağlara bağlanmasını sağlar.

NAT’ın Temel Amaçları

• IP Adresi Tasarrufu: Birden fazla iç cihazın tek bir genel IP adresi üzerinden internet erişimi sağlamasını sağlar.
• Güvenlik: İç ağdaki cihazların doğrudan dış dünya ile iletişim kurmasını engeller, böylece ağ güvenliğini artırır.
• Ağ Yönetimi: İç ağdaki IP adreslerini yönetmeyi ve düzenlemeyi kolaylaştırır.

NAT Nedir?

Network Address Translation (NAT), iç ağdaki cihazların tek bir genel IP adresi üzerinden dış dünya ile iletişim kurmasını sağlayan bir tekniktir. NAT, özellikle şu amaçlarla kullanılır:

• IP Adresi Tasarrufu: İç ağdaki birçok cihazın tek bir genel IP adresi kullanarak internet erişimi sağlamasını mümkün kılar.
• Güvenlik: İç ağdaki cihazların doğrudan internet ile iletişim kurmasını engelleyerek güvenliği artırır.
• Ağ Yönetimi: IP adreslerini merkezi bir şekilde yönetmeyi ve düzenlemeyi sağlar.

Huawei Router için NAT Konfigürasyonu

Temel Konfigürasyon

Bu örnek, bir Huawei router’ın internet bağlantısını NAT ile nasıl yapılandırabileceğinizi gösterir.

Huawei Router için NAT Konfigürasyonu yapılacaksa aşaıdaki ek komutlar girilmelidir.

#
acl number 3000
rule permit ip source 192.168.1.0 0.0.0.255
#
nat outbound 3000
interface Dialer0
#
#
interface Dialer0
nat outbound 3000
#

Not: NAT yapılandırmasındaki IP aralığı, mevcut DHCP yapılandırmanızla uyumlu olmalıdır. DHCP IP havuzunuzla aynı IP aralığını kullanmalısınız. Eğer DHCP yapılandırmanızda farklı bir IP aralığı varsa, lütfen NAT IP aralığını buna göre güncelleyin.

Örnek Konfigürasyon Komutları ve Açıklamaları

Yapılandırma Komutları ve Açıklamaları

# Not: set workmode slot 0 ADSL ptm ise interface Ethernet0/0/0 shut edilecek
# set workmode slot 0 ADSL atm yapılması gerekmektedir.
# set workmode slot 0 ADSL atm basıldıktan sonra cihaz yeniden başlayacak

sys

sysname Konfig Asistan

set workmode slot 0 ADSL atm

Not: set workmode slot 0 ADSL ptm komutu kullanıldığında Ethernet0/0/0 arayüzü kapatılacak.
set workmode slot 0 ADSL atm komutunun çalıştırılması gerekmekte ve bu komut cihazın yeniden başlamasını sağlayacaktır.

interface Dialer0
description vae dsl
link-protocol ppp
ppp chap user bulent@hedefbilgitoplumu.com
ppp chap password simple 1234567
ppp pap local-user bulent@hedefbilgitoplumu.com password cipher 1234567
ppp ipcp dns request
ip address ppp-negotiate
dialer user user1
dialer user huawei
dialer bundle 1
dialer-group 1

interface Dialer0: Dialer0 arayüzünü yapılandırır.
description vae dsl: Arayüze açıklama ekler, bu örnekte “vae dsl”.
link-protocol ppp: PPP (Point-to-Point Protocol) kullanılır.
ppp chap user bulent@hedefbilgitoplumu.com: CHAP (Challenge Handshake Authentication Protocol) kullanarak kullanıcı adını belirtir.
ppp chap password simple 1234567: CHAP parolasını belirtir.
ppp pap local-user bulent@hedefbilgitoplumu.com password cipher 1234567: PAP (Password Authentication Protocol) kullanarak bir kullanıcı tanımlar.
ppp ipcp dns request: PPP IPCP (IP Control Protocol) ile DNS bilgilerini talep eder.
ip address ppp-negotiate: IP adresinin PPP müzakeresi ile belirlenmesini sağlar.
dialer user user1: Dialer kullanıcısı olarak “user1” ayarlar.
dialer user huawei: Dialer kullanıcısı olarak “huawei” ayarlar.
dialer bundle 1: Dialer paketini 1 olarak ayarlar.
dialer-group 1: Dialer grubunu 1 olarak ayarlar.

interface Virtual-Ethernet0/0/0
pppoe-client dial-bundle-number 1

interface Virtual-Ethernet0/0/0: Virtual-Ethernet0/0/0 arayüzünü yapılandırır.
pppoe-client dial-bundle-number 1: PPPoE (Point-to-Point Protocol over Ethernet) istemcisini 1 numaralı dial-bundle ile ayarlar.

interface atm0/0/0
pvc voip 8/35
map bridge Virtual-Ethernet0/0/0
pppoe-client dial-bundle-number 1

interface atm0/0/0: ATM (Asynchronous Transfer Mode) arayüzünü yapılandırır.
pvc voip 8/35: PVC (Permanent Virtual Circuit) ayarlarını belirler, burada VOIP trafik için 8/35 olarak ayarlanmıştır.
map bridge Virtual-Ethernet0/0/0: ATM arayüzünü Virtual-Ethernet0/0/0 ile köprüler.
pppoe-client dial-bundle-number 1: PPPoE istemcisini 1 numaralı dial-bundle ile ayarlar.

#

apn profile internet
user name 905556667788 password 7654321 authentication-mode chap
apn internet

apn profile internet: APN (Access Point Name) profilini “internet” olarak ayarlar.
user name 905556667788 password 7654321 authentication-mode chap: APN için kullanıcı adı, parola ve CHAP doğrulama modunu belirtir.
apn internet: APN’yi “internet” olarak ayarlar.

#

interface Cellular0/0/0
mtu 1350
Tcp adjust-mss 1300
dialer enable-circular
dialer-group 2
apn-profile internet
dialer timer autodial 20
dialer number *99# autodial
ip address negotiate
mode lte auto

interface Cellular0/0/0: Hücresel arayüzü yapılandırır.
mtu 1350: MTU (Maximum Transmission Unit) değerini 1350 olarak ayarlar.
Tcp adjust-mss 1300: TCP MSS (Maximum Segment Size) ayarını 1300 olarak belirler.
dialer enable-circular: Dairevi otomatik aramayı etkinleştirir.
dialer-group 2: Dialer grubunu 2 olarak ayarlar.
apn-profile internet: “internet” APN profilini kullanır.
dialer timer autodial 20: Otomatik arama zamanlayıcısını 20 saniye olarak ayarlar.
dialer number *99# autodial: Otomatik arama numarasını “*99#” olarak ayarlar.
ip address negotiate: IP adresini müzakereli olarak belirler.
mode lte auto: LTE modunu otomatik olarak ayarlar.

#

ip route-static 0.0.0.0 0.0.0.0 Cellular0/0/0 preference 80
ip route-static 0.0.0.0 0.0.0.0 Dialer0 track nqa test 1
ip route-static 1.1.1.1 255.255.255.255 Cellular0/0/0 preference 80

ip route-static 0.0.0.0 0.0.0.0 Cellular0/0/0 preference 80: Tüm trafiği Cellular0/0/0 arayüzüne yönlendirir ve önceliği 80 olarak belirler.
ip route-static 0.0.0.0 0.0.0.0 Dialer0 track nqa test 1: Tüm trafiği Dialer0 arayüzüne yönlendirir ve NQA (Network Quality Analyzer) testi 1 ile izler.
ip route-static 1.1.1.1 255.255.255.255 Cellular0/0/0 preference 80: Belirli bir IP adresine trafiği Cellular0/0/0 arayüzüne yönlendirir ve önceliği 80 olarak belirler.

#

fib regularly-refresh disable

fib regularly-refresh disable: FIB (Forwarding Information Base) düzenli olarak yenilemeyi devre dışı bırakır.

#

nqa test-instance test 1
test-type icmp
destination-address ipv4 188.3.33.33
frequency 20
start now

nqa test-instance test 1: NQA test örneği oluşturur.
test-type icmp: ICMP test türünü belirler.
destination-address ipv4 188.3.33.33: Testin hedef IP adresini belirtir.
frequency 20: Testin sıklığını 20 saniye olarak ayarlar.
start now: Testi hemen başlatır.

#

dialer-rule
dialer-rule 2 ip permit

dialer-rule: Dialer kuralını yapılandırır.
dialer-rule 2 ip permit: 2 numaralı dialer kuralı için IP trafiğine izin verir.

#

dhcp enable

dhcp enable: DHCP (Dynamic Host Configuration Protocol) özelliğini etkinleştirir.

#

interface Vlanif1
description LAN
ip address 192.168.1.1 255.255.255.0
dhcp select global

interface Vlanif1: Vlanif1 arayüzünü yapılandırır.
description LAN: Arayüze açıklama ekler, burada “LAN”.
ip address 192.168.1.1 255.255.255.0: IP adresini 192.168.1.1 ve alt ağ maskesini 255.255.255.0 olarak ayarlar.
dhcp select global: DHCP’yi global olarak seçer.

#

dhcp server group LAN

dhcp server group LAN: LAN için DHCP sunucu grubunu tanımlar.

#

ip pool LAN
gateway-list 192.168.1.1
network 192.168.1.0 mask 255.255.255.0
dns-list 8.8.8.8 8.8.4.4

ip pool LAN: LAN için IP havuzunu tanımlar.
gateway-list 192.168.1.1: Varsayılan ağ geçidini belirtir.
network 192.168.1.0 mask 255.255.255.0: Ağ adresini ve alt ağ maskesini belirtir.
dns-list 8.8.8.8 8.8.4.4: DNS sunucularının IP adreslerini belirtir.

#

..:..:Huawei TELNET:..:..

#

telnet server permit interface all

telnet server enable

telnet server permit interface all: Tüm arayüzlerde Telnet erişimine izin verir.
telnet server enable: Telnet sunucusunu etkinleştirir.

#

user-interface con 0
pro in all
authentication-mode password
user privilege level 15
pro in all
set authentication password cipher
Şifre Gir
Tekrar Şifre Gir
protocol inbound all

user-interface con 0: Konsol arayüzünü yapılandırır.
pro in all: Tüm protokoller için giriş yapmayı sağlar.
authentication-mode password: Parola ile kimlik doğrulama modunu belirler.
user privilege level 15: Kullanıcı ayrıcalık seviyesini 15 olarak ayarlar.
set authentication password cipher: Şifreyi şifreli olarak ayarlar.
Şifre Gir: Şifreyi girmeniz gereken alan.
Tekrar Şifre Gir: Şifreyi tekrar girmeniz gereken alan.
protocol inbound all: Tüm protokoller için gelen bağlantılara izin verir.

#

user-interface vty 0 4
pro in all
authentication-mode password
user privilege level 15
pro in all
set authentication password cipher
Şifre Gir
Tekrar Şifre Gir
protocol inbound all

user-interface vty 0 4: VTY (Virtual Teletype) arayüzlerini yapılandırır (0-4 aralığı).
pro in all: Tüm protokoller için giriş yapmayı sağlar.
authentication-mode password: Parola ile kimlik doğrulama modunu belirler.
user privilege level 15: Kullanıcı ayrıcalık seviyesini 15 olarak ayarlar.
set authentication password cipher: Şifreyi şifreli olarak ayarlar.
Şifre Gir: Şifreyi girmeniz gereken alan.
Tekrar Şifre Gir: Şifreyi tekrar girmeniz gereken alan.
protocol inbound all: Tüm protokoller için gelen bağlantılara izin verir.

#

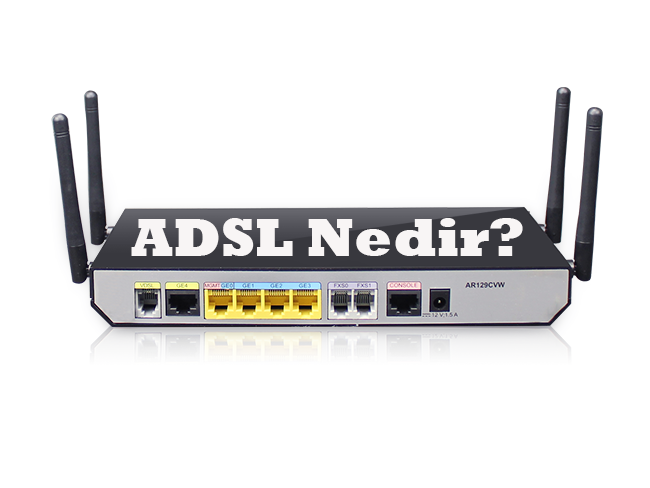

ADSL Nedir?

ADSL (Asymmetric Digital Subscriber Line), dijital veri iletimi için kullanılan bir DSL (Digital Subscriber Line) teknolojisidir. ADSL, telefon hatları üzerinden yüksek hızlı internet erişimi sağlar ve simetrik olmayan bir yapıya sahiptir, yani veri indirme hızları yükleme hızlarından daha yüksektir. Bu özellik, ev ve ofis kullanıcılarının internetten veri alırken daha yüksek hızlar elde etmelerine olanak tanır.

ADSL’in Anlamı ve Kullanım Amacı

ADSL, özellikle ev kullanıcıları ve küçük işletmeler için tasarlanmış bir teknoloji olup, analog telefon hatları üzerinden yüksek hızda veri iletimi sağlar. Bu teknoloji, internet tarayıcıları, e-posta istemcileri, video akışı ve diğer internet uygulamaları için gerekli olan yüksek hızları sunar.

Kullanım Amacı:

• Yüksek Hızlı İnternet Erişimi: ADSL, standart telefon hatlarından daha yüksek internet hızları sağlar.
• Telefon ve İnternet Hizmetlerinin Birlikte Kullanımı: Aynı telefon hattı üzerinden hem internet hem de telefon hizmetlerinin kullanılması mümkün olur.
• Veri İletiminde Verimlilik: Yüksek veri indirme hızları sayesinde büyük dosyaların hızlı bir şekilde indirilmesi sağlanır.

ADSL Nasıl Çalışır?

ADSL, telefon hattı üzerinde veri iletimi için frekans bölme tekniğini kullanır. Telefon hattı, çeşitli frekans bantlarına ayrılarak veri iletimi sağlanır:

• Frekans Bölme: Telefon hattı üç ana bant frekansa ayrılır: düşük frekansta telefon konuşması, orta frekansta veri iletimi, yüksek frekansta ise daha yüksek hızlı veri iletimi için kullanılır.
• Veri ve Ses Ayrımı: ADSL modem, veriyi yüksek frekansta (30 kHz – 1.1 MHz arası) iletirken, ses sinyalleri düşük frekansta iletilir. Bu sayede telefon görüşmeleri ve internet veri iletimi aynı anda yapılabilir.
• Modem Teknolojisi: ADSL modem, bu frekansları ayırarak veri paketlerini alır ve gönderir. Modem, dijital veriyi telefon hattı üzerinden iletmek için çeşitli modülasyon teknikleri kullanır.
• Veri Akışı: Veri akışı, kullanıcıdan internet servis sağlayıcısına (ISP) ve geri dönüşte ISP’den kullanıcıya doğru gerçekleşir. Bu işlem, DSLAM (Digital Subscriber Line Access Multiplexer) adı verilen bir cihaz tarafından yönetilir ve yönlendirilir.

ADSL Teknolojileri ve Versiyonları

ADSL’in birkaç farklı versiyonu vardır ve her biri farklı hız ve performans seviyeleri sunar. Bu versiyonlar şunlardır:

• ADSL (Asymmetric Digital Subscriber Line): Standart ADSL, en yaygın kullanılan versiyonudur. Yükleme ve indirme hızları arasında büyük farklar olabilir, tipik olarak indirme hızları yükleme hızlarından çok daha yüksektir.
• ADSL2: ADSL’in geliştirilmiş bir versiyonudur ve daha yüksek hızlar sunar. İndirme hızları genellikle 12 Mbps’ye kadar çıkabilir.
• ADSL2+: ADSL2’nin bir diğer geliştirilmiş versiyonudur. ADSL2+ ile indirme hızları 24 Mbps’ye kadar çıkabilir ve daha yüksek performans sağlar.

ADSL vs. VDSL

VDSL (Very High Bitrate Digital Subscriber Line): VDSL, ADSL’e göre çok daha yüksek hızlar sunar ancak genellikle daha kısa mesafelerde etkili olur. ADSL, daha uzun mesafelerde stabil bir bağlantı sağlarken, VDSL kısa mesafelerde yüksek hızlar sunar.

ADSL Nereden ve Nasıl Gelir?

ADSL hizmeti, genellikle bir internet servis sağlayıcısından (ISP) alınır. ISP, ADSL sinyallerini telefon hattınıza iletmek için DSLAM cihazlarını kullanır. ADSL sinyalleri, telefon hattından alınır ve DSLAM’a iletilir, ardından internet trafiği ISP’nin veri merkezine yönlendirilir.

Süreç:

• Telefon Hattı: ADSL sinyali telefon hattınız üzerinden gelir.

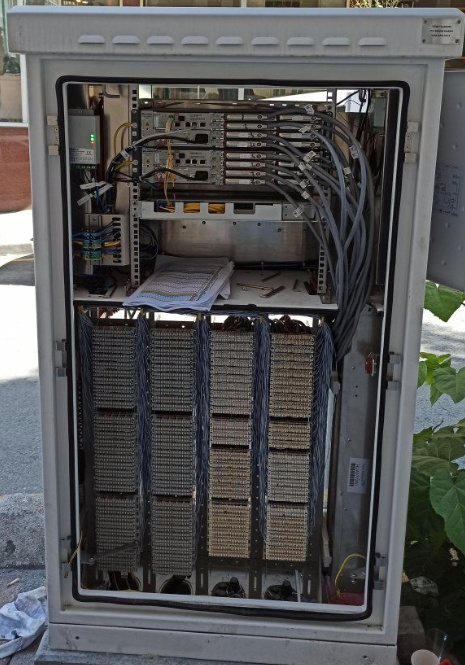

• DSLAM (Digital Subscriber Line Access Multiplexer): DSLAM, telefon hattı üzerinden gelen ADSL sinyallerini ayrıştırır ve internet trafiğini yönetir.
• ISP Sunucuları: DSLAM tarafından ayrıştırılan internet trafiği, ISP’nin sunucularına yönlendirilir.
• Kullanıcıya Ulaşım: Internet trafiği, ISP sunucularından kullanıcının ADSL modemi üzerinden cihazına ulaşır.

ADSL Hat Değerleri ve Parametreleri

ADSL bağlantısının performansını etkileyen birçok parametre vardır. Bu parametreler genellikle modem arayüzünde gösterilir:

• SNR (Signal-to-Noise Ratio): Sinyal-gürültü oranı, sinyal kalitesini gösterir. Yüksek SNR değeri, daha iyi bağlantı kalitesi anlamına gelir.
• Attenuation (Zayıflama): Hattın sinyali ne kadar zayıflattığını gösterir. Düşük zayıflama değerleri daha iyi performans sağlar.
• Line Rate (Hattın Hızı): ADSL hattının mevcut hızını gösterir. Genellikle indirme ve yükleme hızları olarak iki ayrı değer gösterilir.
• Sync Rate (Senkranizasyon Hızı): Modem ve DSLAM arasındaki senkronize olma hızını gösterir.
• Margin: Sinyal gücünün ne kadar iyi olduğunu gösterir. Yüksek margin, stabil bir bağlantı sağlar.

Sonuç

ADSL, ev ve küçük işletmeler için yüksek hızlı internet erişimi sağlayan bir teknolojidir. Frekans bölme tekniği ve çeşitli versiyonları sayesinde, ADSL kullanıcılara yüksek veri hızları sunar. ADSL’in nasıl çalıştığını anlamak, performansı artırmak için hat değerlerini izlemek ve teknolojiyi doğru şekilde kullanmak için önemlidir.

Hat Değerleri ve Referans Aralıkları

SNR Değerleri:

• En Düşük: 6 dB (İyi bir performans için yeterli olmayabilir, sinyal kalitesi düşük olabilir.)
• En Yüksek: 30 dB ve üzeri (Mükemmel sinyal kalitesi, çok iyi bir bağlantı sağlar.)

Attenuation Değerleri:

• En Düşük: 0-10 dB (Kısa mesafelerde, sinyal kaybı minimum.)
• En Yüksek: 30 dB ve üzeri (Uzun mesafelerde, sinyal kaybı yüksek.)

Mesafeye Göre Değerler

Kısa Mesafeler (0-2 km):

• SNR: Genellikle 20 dB ve üzeri.
• Attenuation: Genellikle 0-10 dB.

Orta Mesafeler (2-5 km):

• SNR: 15-20 dB arası.
• Attenuation: 10-20 dB arası.

Uzun Mesafeler (5 km ve üzeri):

• SNR: 10-15 dB arası.
• Attenuation: 20-30 dB ve üzeri.

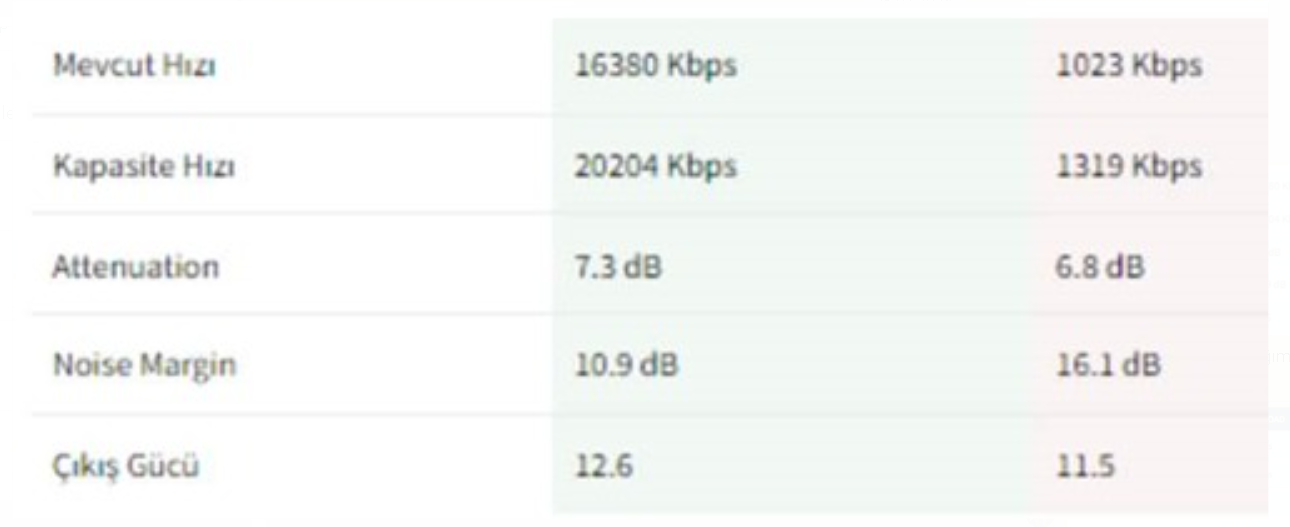

DSL Bağlantı Verileri Açıklaması

Bu veriler, DSL (Digital Subscriber Line) bağlantısının performansını değerlendirmeye yönelik çeşitli ölçümleri temsil eder. İşte her bir terimin anlamı:

Mevcut Hızı

Bu, DSL bağlantısının anlık veri iletim hızlarını gösterir.

• 16380 Kbps (İndirme Hızı): Bu, bağlantının veri indirme hızıdır (yani, internet üzerinden verileri alırken ulaşılan hız). 16.38 Mbps’ye eşdeğerdir.
• 1023 Kbps (Yükleme Hızı): Bu, bağlantının veri yükleme hızıdır (yani, internet üzerinden verileri gönderirken ulaşılan hız). 1.02 Mbps’ye eşdeğerdir.

Kapasite Hızı

Bu, bağlantının maksimum kapasite hızını gösterir.

• 20204 Kbps (İndirme Kapasitesi): Bu, bağlantının teorik olarak ulaşıabileceği maksimum indirme hızıdır. 20.20 Mbps’ye eşdeğerdir.
• 1319 Kbps (Yükleme Kapasitesi): Bu, bağlantının teorik olarak ulaşıabileceği maksimum yükleme hızıdır. 1.32 Mbps’ye eşdeğerdir.

Attenuation (Zayıflama)

Bu, sinyalin mesafe boyunca ne kadar zayıfladığını ölçer. Daha düşük değerler daha iyi sinyal kalitesi anlamına gelir.

• 7.3 dB (İndirme): İndirme sinyalinin zayıflama miktarı. Daha düşük değerler, sinyalin daha güçlü olduğu anlamına gelir.
• 6.8 dB (Yükleme): Yükleme sinyalinin zayıflama miktarı. Daha düşük değerler, sinyalin daha güçlü olduğu anlamına gelir.

Noise Margin (Gürültü Marjı)

Bu, sinyalin gürültüye karşı ne kadar dayanıklı olduğunu gösterir. Daha yüksek değerler, sinyalin gürültüye karşı daha dayanıklı olduğu anlamına gelir.

• 10.9 dB (İndirme): İndirme sinyalinin gürültüye karşı dayanıklılığı.
• 16.1 dB (Yükleme): Yükleme sinyalinin gürültüye karşı dayanıklılığı.

Çıkış Gücü

DSL sinyalinin telefon hattına uygulanan güç miktarıdır. Genellikle daha yüksek çıkış gücü, daha güçlü bir sinyal anlamına gelir.

• 12.6 dB: İndirme yönündeki çıkış gücü.
• 11.5 dB: Yükleme yönündeki çıkış gücü.

Özet

SNR ve Noise Margin değerleri, sinyalin kalitesini ve gürültüye karşı dayanıklılığını belirler. Yüksek değerler sinyal kalitesinin iyi olduğunu, düşük değerler ise sinyalin kalitesiz olduğunu gösterir.

Attenuation, sinyalin iletim sırasında ne kadar zayıfladığını belirtir. Daha düşük attenuation değerleri daha iyi sinyal kalitesi sağlar.

Bu parametrelerin her biri, DSL, ADSL veya diğer iletişim teknolojileri için sinyal kalitesinin değerlendirilmesinde kritik rol oynar.

DSL Hatlarının Modemden Saha Dolabına Kadar Olan Aşama

1. Modemden Ankastre Kutusuna

Modem: DSL sinyallerini dijital verilere çeviren cihazdır. Kullanıcıların evlerinde veya işyerlerinde bulunur ve genellikle telefon hattına bağlanır.

Bağlantı: Modem, telefon hattı aracılığıyla sinyali ankastre kutusuna iletir. Bu noktada sinyal, bina içindeki daha geniş bir dağıtım ağına yönlendirilir.

2. Ankastre Kutusundan Saha Dolabına

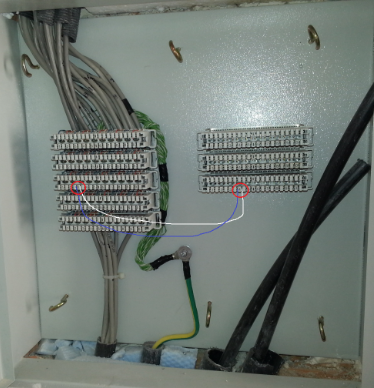

Ankastre Kutusu:

Tanım: Bina içinde veya dış cephesinde bulunan bir bağlantı kutusudur. Sinyalin, saha dolabından gelen ana sinyali bina içindeki farklı hatlara yönlendirmek için kullanılır.

Fonksiyonları: Gelen sinyali, çeşitli telefon hatlarına veya DSL bağlantı noktalarına dağıtır. Ayrıca, hattın dış etkenlerden korunmasına yardımcı olur.

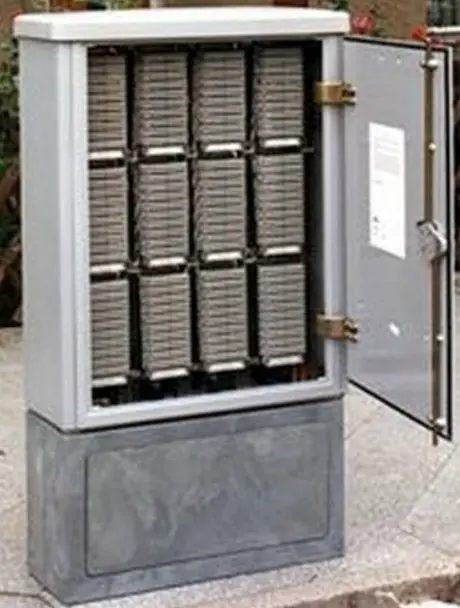

Saha Dolabı:

Tanım: ISS’nin altyapısında, merkezi ofis ile son kullanıcı arasındaki sinyalin yönlendirildiği yerel bir ekipmandır. Genellikle sokak köşelerinde veya bina önlerinde bulunur.

Fonksiyonları: Merkez ofisten gelen ana hat sinyallerini yerel DSL hatlarına veya telefon hatlarına yönlendirir. Sinyali güçlendirebilir ve dağıtım yapabilir.

3. Saha Dolabından Merkez Ofise

Saha Dolabına İletim: Saha dolabındaki sinyal, merkez ofise (ISS’nin veri merkezi) iletilir. Merkez ofis, DSLAM (Digital Subscriber Line Access Multiplexer) cihazını kullanarak birçok kullanıcının sinyallerini toplar ve yönlendirir.

Teknik Bilgiler

Ankastre Kutusu:

Fonksiyon: Telefon hattını veya DSL sinyalini bina içindeki farklı hatlara yönlendirir ve sinyalin dağılmasını sağlar.

Koruma: Dış etkenlerden, özellikle hava koşullarından korur.

Saha Dolabı:

Fonksiyon: Merkez ofisten gelen ana hat sinyallerini yerel hatlara yönlendirir ve gerektiğinde sinyali güçlendirir.

Yerleşim: Sokak köşelerinde veya bina önlerinde bulunur, genellikle hava koşullarına dayanıklı metal kutular şeklindedir.

DSLAM Nedir ve Teknik Detayları

DSLAM (Digital Subscriber Line Access Multiplexer): DSL hatlarından gelen sinyalleri işleyen ve bu sinyalleri daha büyük veri hatlarına yönlendiren bir cihazdır. ISS (İnternet Servis Sağlayıcısı) altyapısında kritik bir bileşen olan DSLAM, çeşitli DSL bağlantılarını merkezi bir noktada toplar ve internet hizmetlerinin verimli bir şekilde sunulmasını sağlar.

DSLAM’ın Teknik Detayları ve DSLAM’dan Sonraki Aşamalar

DSLAM’ın Teknik Detayları

Fonksiyon

Veri Toplama ve Yönlendirme: DSLAM, farklı DSL hatlarından gelen verileri toplar ve bunları tek bir yüksek kapasiteli veri hattına yönlendirir. Bu, birçok ev veya işyerinden gelen internet trafiğinin merkezi bir noktada toplanmasını ve ISS merkez ofisine iletilmesini sağlar.

Sinyal İşleme: DSLAM, kullanıcıların DSL modemlerinden aldığı verileri işleyerek veri akışını optimize eder. Bu işlem sırasında, sinyalin kalitesini artırır ve veri kaybını minimize eder.

Hız ve Kapasite

Hız: DSLAM, veri hızlarını optimize eder ve genellikle 24 Mbps’ye kadar çıkabilen hızlar sunar. Ancak bu hız, kullanıcıların DSL modemlerinin özelliklerine, mesafeye ve hattın kalitesine bağlı olarak değişiklik gösterebilir.

Kapasite: DSLAM, birden fazla DSL hattını destekler ve bu hatlardan gelen veriyi merkezi veri hattına iletebilecek kapasiteye sahiptir. Bu, büyük miktarda kullanıcı verisinin etkin bir şekilde yönetilmesini sağlar.

Yük Dengeleme

Veri Trafiği Yönetimi: DSLAM, birçok DSL hattını bir araya getirerek trafiği dengeler ve daha verimli veri iletimi sağlar. Bu, ağ performansını artırır ve internet hizmetlerinin daha stabil bir şekilde sunulmasına yardımcı olur.

Ağ Performansı: Trafik yoğunluğu ve kullanıcı sayısına göre yük dengeleme yaparak, ağ üzerindeki yükü optimize eder ve yüksek veri hızlarını korur.

Bağlantı

ISS Altyapısı ile Entegrasyon: DSLAM, ISS’nin veri merkezine veya ağ merkezine bağlanır. Bu entegrasyon, DSLAM’dan gelen verilerin ISS’nin yüksek hızlı veri hatlarına yönlendirilmesini sağlar.

Backbone ve POP Noktaları: DSLAM, genellikle bir ISS’nin veri merkezinde yer alır ve bu merkezden veri backbone (omurga) ağlarına yönlendirilir. Bu ağlar üzerinden veri, çeşitli POP (Point of Presence) noktalarına taşınır. POP noktaları, kullanıcıların internet erişimini sağlar ve veri trafiğini yönetir.

Teknik Özellikler

Bağlantı Türleri: DSLAM, ADSL (Asymmetric Digital Subscriber Line) ve ADSL (Very-high-bit-rate Digital Subscriber Line) gibi farklı DSL teknolojilerini destekler. Bu, çeşitli hız ve kapasitelerde internet bağlantılarını mümkün kılar.

Gelişmiş Özellikler: Modern DSLAM cihazları, IP yönlendirme, QoS (Quality of Service) ve diğer gelişmiş ağ yönetim özelliklerini de destekleyebilir.

DSLAM’dan Sonraki Aşamalar

1. POP (Point of Presence) Noktası

Tanım: ISS’nin ağının, müşterilere hizmet sunduğu fiziksel yeridir. POP, internet trafiğinin merkez ofislerle veya diğer POP noktalarıyla bağlantı kurduğu yerdir.

Fonksiyon: Verileri yönlendirir ve internet bağlantısını sağlar. POP noktasında, çeşitli ağ cihazları ve yönlendiriciler bulunur.

2. Backbone (Ana Hat) Ağı

Tanım: İnternetin ana veri yollarıdır. Backbone, yüksek kapasiteli veri bağlantılarını ve uzun mesafeli iletişim ağlarını kapsar.

Fonksiyon: Büyük veri akışlarını taşır ve ağlar arasında bağlantı sağlar. Genellikle fiber optik kablolar kullanılarak yüksek hızda veri iletimi gerçekleştirilir.

3. Redback ve Diğer Ağ Donanımları

Redback: Redback Networks, bir zamanlar ağ donanımları ve yönlendiricileri üretmiş bir şirkettir. Bugün, Ericsson’un bir parçasıdır ve genellikle geniş bant yönlendiricileri ve ağ yönetim çözümleri sunar.

Fonksiyon: Redback cihazları, büyük veri merkezlerinde ve ISP ağlarında kullanılarak veri iletimini ve ağ yönetimini optimize eder.

Diğer Ağ Donanımları:

• Yönlendiriciler: Veriyi doğru yollarla yönlendirir ve ağlar arasındaki bağlantıyı sağlar.
• Anahtarlar (Switches): Veriyi ağ içindeki cihazlara iletir ve ağ trafiğini yönetir.

Özet

DSLAM: DSL sinyallerini toplar ve merkez ofise yönlendirir.

POP Noktası: ISS’nin veri ve internet trafiği için kullanılan fiziksel konumudur.

Backbone: İnternetin yüksek kapasiteli ana veri yollarıdır.

Redback: Ağ donanımı sağlayan bir markadır ve geniş bant çözümleri sunar.

GSM Mobil Yedeklilik Nedir?

Giriş

GSM mobil yedeklilik, ağ bağlantılarının kesintisiz bir şekilde devam etmesini sağlamak amacıyla kullanılan bir yöntemdir. Bu yöntem, GSM (Global System for Mobile Communications) teknolojisi üzerinden sağlanan mobil ağları içerir ve genellikle ana internet bağlantısının yedeği olarak kullanılır.

GSM Mobil Yedekliliğin Temel Özellikleri

• Kapsama Alanı: GSM mobil yedeklilik, geniş kapsama alanı sağlar. Mobil operatörlerin sağladığı geniş kapsama alanı sayesinde, internet bağlantısı ve diğer veri hizmetleri sürekli olarak erişilebilir olur.
• Yedeklilik ve Güvenilirlik: Ana internet bağlantısında bir kesinti olduğunda, GSM mobil yedeklilik devreye girerek kesintisiz bir bağlantı sağlar.
• Hız ve Performans: Mobil yedeklilik, genellikle 4G LTE ve 5G ağları kullanılarak yüksek hızlarda veri iletimi sağlar.
• Kurulum ve Konfigürasyon: Kolay kurulum ve hızlı konfigürasyon imkanı sunar, bu da ağ yönetimini ve bakımını basitleştirir.

Kullanım Alanları

• Ağ Kesintileri: Ana internet bağlantısında yaşanan kesintilerde yedekleme sağlar.
• Acil Durumlar: Acil durumlarda kritik iletişim hizmetlerinin devamını sağlar.
• Uzaktan Çalışma: Uzaktan çalışma ve gezici ekipler için güvenilir bir bağlantı sağlar.

DHCP Nedir?

Giriş

Dynamic Host Configuration Protocol (DHCP), bir ağ üzerindeki cihazlara dinamik olarak IP adresleri ve diğer ağ yapılandırma bilgilerini atayan bir protokoldür. DHCP, ağ yöneticilerinin IP adreslerinin manuel olarak yapılandırılmasını gerektirmeden cihazların ağa bağlanmasını sağlar.

DHCP’in Temel Özellikleri

• Dinamik IP Atama: DHCP, cihazlara otomatik olarak geçici IP adresleri atar. Bu adresler genellikle bir süre sonra yenilenir.
• Yapılandırma Bilgileri: IP adresinin yanı sıra, cihazlara ağ geçidi, DNS sunucuları ve diğer ağ bilgileri de sağlar.
• Ağ Yönetimi: Ağ yöneticileri, IP adres havuzlarını ve yapılandırmaları merkezi bir noktadan yönetebilirler.

DHCP Süreci

1. Discover: Cihaz, ağ üzerindeki DHCP sunucularını bulmak için bir “discover” mesajı gönderir.
2. Offer: DHCP sunucuları, cihazın IP adresi talebine yanıt olarak bir “offer” mesajı gönderir.
3. Request: Cihaz, bir sunucudan gelen IP adresini kabul etmek için “request” mesajı gönderir.
4. Acknowledge: Sunucu, IP adresini onaylayan bir “acknowledge” mesajı gönderir ve yapılandırma bilgilerini sağlar.

GSM Mobil İnternet Nedir?

Giriş

GSM mobil internet, GSM (Global System for Mobile Communications) ağları üzerinden sağlanan internet bağlantısını ifade eder. Bu teknoloji, mobil cihazlar aracılığıyla geniş bant internet erişimi sağlar.

GSM Mobil İnternet Teknolojileri

• 2G (GPRS ve EDGE): GPRS (General Packet Radio Service) ve EDGE (Enhanced Data rates for GSM Evolution), 2G GSM ağları üzerinde veri iletimi sağlar. Bu teknolojiler, düşük hızlarda internet erişimi sunar.
• 3G (UMTS ve HSPA): 3G ağları, UMTS (Universal Mobile Telecommunications System) ve HSPA (High-Speed Packet Access) teknolojileri ile daha yüksek veri hızları sağlar.
• 4G (LTE): 4G LTE (Long-Term Evolution), yüksek hızda veri iletimi sunar ve daha düşük gecikme süreleri sağlar.
• 5G: 5G, daha yüksek hızlar, daha düşük gecikme süreleri ve daha geniş bağlantı kapasiteleri sunar.

Avantajlar

• Taşınabilirlik: Mobil internet, herhangi bir yerden erişim sağlar.
• Hız ve Performans: LTE ve 5G teknolojileri ile yüksek hızlarda internet erişimi sağlar.
• Kolay Kurulum: Mobil internet bağlantısı, genellikle taşınabilir modemler veya SIM kartlar aracılığıyla kolayca kurulabilir.

RSSI, RSRP, RSRQ, SINR ve RSCP Nedir?

Giriş

RSSI (Received Signal Strength Indicator), RSRP (Reference Signal Received Power), RSRQ (Reference Signal Received Quality), SINR (Signal to Interference plus Noise Ratio) ve RSCP (Received Signal Code Power) gibi terimler, mobil iletişim ağlarında sinyal kalitesini ve gücünü ölçen parametrelerdir. Bu ölçümler, ağ performansını değerlendirmek ve optimizasyon yapmak için kullanılır.

RSSI (Received Signal Strength Indicator)

Nedir?: RSSI, bir mobil cihazın aldığı sinyalin gücünü ölçen bir parametredir. Genellikle dBm (desibel-miliwatt) cinsinden ifade edilir.

Referans Değerler:

• -30 dBm ile -50 dBm: Mükemmel sinyal gücü.
• -50 dBm ile -70 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -70 dBm ile -90 dBm: Zayıf sinyal, internet hızları düşebilir.
• -90 dBm’in altında: Çok zayıf sinyal, bağlantı sorunları yaşanabilir.

RSRP (Reference Signal Received Power)

Nedir?: RSRP, LTE (Long-Term Evolution) ağlarında kullanılan bir ölçümdür. Referans sinyalinin gücünü ifade eder. dBm cinsinden ölçülür.

Referans Değerler:

• -80 dBm ile -90 dBm: Mükemmel sinyal gücü.
• -90 dBm ile -100 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -100 dBm ile -110 dBm: Zayıf sinyal, bağlantı kalitesi düşebilir.
• -110 dBm’in altında: Çok zayıf sinyal, veri bağlantısı sorunları yaşanabilir.

RSRQ (Reference Signal Received Quality)

Nedir?: RSRQ, LTE ağlarında kullanılan bir ölçümdür. Alınan referans sinyalinin kalitesini ölçer ve sinyal gücü ile sinyal gürültü oranı arasında bir ilişkiyi ifade eder. Genellikle dB (desibel) cinsinden ölçülür.

Referans Değerler:

• -10 dB ile -15 dB: Mükemmel sinyal kalitesi.
• -15 dB ile -20 dB: İyi sinyal kalitesi.
• -20 dB ile -25 dB: Orta düzeyde sinyal kalitesi.
• -25 dB’in altında: Zayıf sinyal kalitesi, performans sorunları olabilir.

SINR (Signal to Interference plus Noise Ratio)

Nedir?: SINR, sinyalin parazit ve gürültüye oranını ölçen bir parametredir. Yüksek SINR değerleri, daha iyi bağlantı kalitesini gösterir. dB cinsinden ölçülür.

Referans Değerler:

• 20 dB ve üzeri: Mükemmel bağlantı kalitesi.
• 15 dB ile 20 dB: İyi bağlantı kalitesi.
• 10 dB ile 15 dB: Orta düzeyde bağlantı kalitesi.
• 10 dB’in altında: Zayıf bağlantı kalitesi, performans sorunları olabilir.

RSCP (Received Signal Code Power)

Nedir?: RSCP, UMTS (Universal Mobile Telecommunications System) ağlarında kullanılan bir ölçümdür. Alınan sinyalin gücünü ifade eder. dBm cinsinden ölçülür.

Referans Değerler:

• -50 dBm ile -70 dBm: Mükemmel sinyal gücü.
• -70 dBm ile -85 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -85 dBm ile -100 dBm: Zayıf sinyal, bağlantı kalitesi düşebilir.
• -100 dBm’in altında: Çok zayıf sinyal, veri bağlantısı sorunları yaşanabilir.

Sonuç

Bu makalede, Huawei ADSL, GSM mobil yedeklilik, DHCP, GSM mobil internet ve mobil iletişim teknolojilerindeki sinyal ölçüm parametreleri hakkında detaylı bilgiler sunulmuştur. Her bir teknolojinin ve ölçüm parametresinin kendine özgü avantajları ve kullanım alanları bulunmaktadır. Bu bilgiler, ağ yönetimi, performans değerlendirmesi ve optimizasyon süreçlerinde önemli bir rol oynamaktadır.
