Huawei 2350 Metro Ethernet Fiber Siwitch Kurulumu | Otomatik Konfigürasyon

Örnek Huawei Switch Ağ Konfigürasyonunun Detaylı Açıklaması

sysname Konfig Asistan
#
vlan 123
#
vlan batch 123
description Management
#
interface Vlanif123
ip address 188.3.33.34 255.255.255.252
#
interface Ethernet0/0/1
port link-type access
port default vlan 123
#
interface GigabitEthernet0/0/1
description **UPLINK** Fiber buluşmazsa undo negotiation auto yaz**
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
ip route-static 0.0.0.0 0.0.0.0 188.3.33.33
#
save
yes

Açıklama

Açıklama
Ağ cihazlarının yapılandırılması, ağ performansını ve yönetimini etkileyen kritik bir adımdır. Bu makalede, bir ağ cihazının konfigürasyon dosyasında kullanılan komutların her birinin ne işe yaradığını ve nasıl kullanıldığını detaylı olarak inceleyeceğiz.

1. sysname Konfig Asistan
Açıklama: sysname komutu, ağ cihazının sistem adını belirler. Bu isim, cihazın ağ üzerindeki tanımını ve yönetimini kolaylaştırmak için kullanılır. Örneğin, “Konfig Asistan” ismi, bu cihazın konfigürasyon amacıyla kullanıldığını belirtir. Sistem adı, ağdaki diğer cihazlarla etkileşimde kullanılır ve yönetimsel işlemler için önemlidir.

2. vlan 123
Açıklama: vlan 123 komutu, VLAN (Virtual Local Area Network) 123’ü tanımlar ve yapılandırma moduna girer. VLAN, ağ içindeki trafiği izole etmek ve yönetmek için kullanılır. VLAN 123, belirli bir grup cihazı veya trafiği temsil eder ve bu komut, VLAN’ın yapılandırmasını başlatır.

3. vlan batch 123
Açıklama: vlan batch 123 komutu, VLAN 123’ü topluca olarak yapılandırır. Bu, aynı anda birden fazla VLAN’ın yapılandırılmasını kolaylaştırır. Bu işlem, VLAN’ların daha hızlı ve verimli bir şekilde oluşturulmasını sağlar.

4. description Management
Açıklama: description Management komutu, VLAN 123 için bir açıklama ekler. Bu açıklama, VLAN’ın amacını belirtir; bu örnekte, VLAN 123’ün yönetim amaçlı olduğu belirtilmiştir. Açıklamalar, ağ yapılandırmalarını anlamayı ve yönetmeyi kolaylaştırır.

5. interface Vlanif123
Açıklama: interface Vlanif123 komutu, VLAN 123 için sanal bir ağ arabirimi (VLAN Interface) tanımlar. Bu sanal arayüz, VLAN 123 için IP yapılandırması ve yönlendirme işlemlerini yapar. Sanal arabirimler, VLAN’ların ağ üzerinde işlevselliğini sağlar.

6. ip address 188.3.33.34 255.255.255.252
Açıklama: ip address 188.3.33.34 255.255.255.252 komutu, VLAN 123 için IP adresi ve alt ağ maskesini ayarlar. IP adresi, VLAN 123’ün ağ üzerinde tanınmasını ve iletişim kurmasını sağlar. Alt ağ maskesi, IP adresinin ağ ve host kısmını belirler ve ağ yapılandırmasının temel bir parçasıdır.

7. interface Ethernet0/0/1
Açıklama: interface Ethernet0/0/1 komutu, Ethernet portunu tanımlar. Bu port, cihazın fiziksel bağlantı noktasıdır ve üzerinde yapılacak ayarları belirtir. Ethernet portları, ağ cihazlarının fiziksel bağlantısını sağlar.

8. port link-type access
Açıklama: port link-type access komutu, portu erişim (access) portu olarak yapılandırır. Access portları genellikle tek bir VLAN’a atanır ve bu port üzerinden geçiş yapan trafik sadece bu VLAN’a ait olur. Erişim portları, genellikle kullanıcı cihazlarına bağlanır.

Port link-type access, bir switch portunun sadece bir VLAN ile çalışmasını sağlayan bir komuttur. Bu port türü, yalnızca bir VLAN’ın trafiğini taşır.

Kullanım Amacı

• Cihaz Bağlantısı: Son kullanıcı cihazlarını (bilgisayarlar, yazıcılar) bağlamak için kullanılır.
• Basit Yönetim: Tek bir VLAN kullanımı ile ağ yönetimini kolaylaştırır.
• Güvenlik: VLAN’lar arasında trafik izole edilir, bu da güvenliği artırır.

Neden Access Verilir?

• Yalnızca Bir VLAN: Tek bir VLAN’a atanarak yapılandırma basitleştirilir.
• Kullanıcı Cihazları: Son kullanıcı cihazları için yeterlidir.
• Verimlilik: Tek bir VLAN için trafik yönetimi yapılır.

9. port default vlan 123
Açıklama: port default vlan 123 komutu, bu portun varsayılan olarak VLAN 123’e atanmasını sağlar. Yani, bu port üzerinden geçen trafik VLAN 123’e yönlendirilir. Bu, portun trafiği doğru VLAN’a yönlendirmesi için gereklidir.

10. interface GigabitEthernet0/0/1
Açıklama: interface GigabitEthernet0/0/1 komutu, Gigabit Ethernet portunu tanımlar. Bu port, daha yüksek hızlarda veri iletimi sağlar ve ağ cihazları arasında bağlantı için kullanılır. Gigabit Ethernet, yüksek bant genişliği gerektiren bağlantılar için tercih edilir.

**11. description **UPLINK** Fiber buluşmazsa undo negotiation auto yaz**
Açıklama: description **UPLINK** Fiber buluşmazsa undo negotiation auto yaz** komutu, port için bir açıklama sağlar. Bu, portun genel amacı hakkında bilgi verir. “UPLINK” terimi, portun diğer ağ cihazlarına bağlanmak için kullanıldığını belirtir. Eklenen not, fiber bağlantı bulundurmuyorsa otomatik müzakereyi devre dışı bırakma gereksinimini ifade eder.

12. port link-type trunk
Açıklama: port link-type trunk komutu, bu portu trunk portu olarak ayarlar. Trunk portları, birden fazla VLAN’ın geçişine izin verir ve VLAN etiketli trafiği taşır. Trunk portları, genellikle ağ anahtarları arasında bağlantı kurmak için kullanılır.

13. port trunk allow-pass vlan 2 to 4094
Açıklama: port trunk allow-pass vlan 2 to 4094 komutu, trunk portunun VLAN 2’den VLAN 4094’e kadar olan tüm VLAN’ların trafiğini geçirmesine izin verir. Bu, çoklu VLAN’ların bu port üzerinden geçmesini sağlar ve geniş bir VLAN aralığını destekler.

En Yüksek VLAN Numarası
Trunk portlarında kullanılabilecek en yüksek VLAN numarası 4095’tir. Bu, 12-bit VLAN ID alanından kaynaklanır ve VLAN ID’lerinin 0’dan 4095’e kadar olan değerleri desteklemesiyle ilgilidir.

Neden 4095?

• 12-Bit Alan: VLAN ID’si, 12-bit bir alanda saklanır ve bu 4096 farklı değer sağlar.
• Özel Kullanım: VLAN 0 ve VLAN 1 gibi bazı değerler özel amaçlar için ayrılmıştır.

14. ip route-static 0.0.0.0 0.0.0.0 188.3.33.33
Açıklama: ip route-static 0.0.0.0 0.0.0.0 188.3.33.33 komutu, statik bir yönlendirme kuralı tanımlar. Bu, tüm (default) IP trafiğinin (0.0.0.0/0) 188.3.33.33 IP adresine yönlendirilmesi gerektiğini belirtir. Bu IP adresi, genellikle ağ geçidi (gateway) veya yönlendirme için kullanılan bir cihazın adresidir.

15. save
Açıklama: save komutu, yapılandırma değişikliklerini kaydeder. Bu, yapılan tüm ayarların kalıcı hale gelmesini sağlar ve cihazın yeniden başlatılması durumunda yapılandırmanın kaybolmamasını garanti eder.

16. yes
Açıklama: yes komutu, kaydetme işlemini onaylar. Yapılandırma değişikliklerini kaydetmek için kullanıcıdan onay alır ve bu onay ile değişiklikler kalıcı hale gelir.

Bu komutlar ve ayarlar, ağ cihazlarının doğru şekilde yapılandırılması ve ağın düzgün çalışmasını sağlamak için kritik öneme sahiptir. Her bir komutun doğru bir şekilde yapılandırılması, ağın güvenliği ve verimliliği üzerinde doğrudan bir etkiye sahiptir.

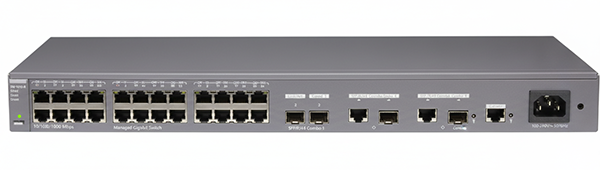

Huawei 2350 Switch Nedir?

Giriş

Huawei 2350 Switch, Huawei’nin endüstriyel sınıf anahtarlarından biridir ve genellikle orta ve büyük ölçekli ağlarda kullanılır. Bu anahtar, yüksek performans, güvenilirlik ve esneklik sunarak, modern ağ altyapılarının ihtiyaçlarını karşılamak için tasarlanmıştır. Huawei 2350 Switch, özellikle veri merkezi ve kampüs ağlarında kullanılır.

Huawei 2350 Switch Özellikleri

1. Donanım ve Performans:
   • Yüksek Performanslı İşlemciler: Huawei 2350 Switch, yüksek performanslı işlemcilerle donatılmıştır, bu da veri işleme ve yönlendirme işlemlerini hızlı bir şekilde gerçekleştirmesine olanak tanır.
   • Geniş Port Seçenekleri: Bu anahtar, çeşitli port seçenekleri sunar, bunlar arasında 1G, 10G, 25G, 40G ve 100G Ethernet portları bulunur. Bu, çeşitli ağ gereksinimlerine uyum sağlar.
   • Yüksek Bant Genişliği: Huawei 2350 Switch, yüksek bant genişliği sunar, bu da veri trafiğinin yüksek hızlarda iletilmesini sağlar.
2. Yönetim ve Konfigürasyon:
   • Gelişmiş Yönetim Özellikleri: Huawei 2350 Switch, gelişmiş ağ yönetim özellikleri sunar. Bu özellikler arasında SNMP (Simple Network Management Protocol), RMON (Remote Monitoring), ve CLI (Command Line Interface) bulunur.
   • Yazılım Tanımlı Ağ (SDN) Desteği: Huawei 2350 Switch, SDN (Software-Defined Networking) teknolojisini destekler. SDN, ağ kaynaklarının daha esnek ve dinamik bir şekilde yönetilmesini sağlar.
3. Güvenlik Özellikleri:
   • Güvenlik Protokolleri: Huawei 2350 Switch, çeşitli güvenlik protokollerini destekler. Bu protokoller arasında IEEE 802.1X, ACL (Access Control Lists) ve DHCP Snooping bulunur.
   • DDoS Koruması: Anahtar, DDoS (Distributed Denial of Service) saldırılarına karşı koruma sağlar ve ağ güvenliğini artırır.
4. Ölçeklenebilirlik ve Esneklik:
   • Stacking (Yığma) Desteği: Huawei 2350 Switch, stacking özelliğini destekler. Bu, birden fazla anahtarın bir araya getirilerek tek bir mantıksal anahtar gibi çalışmasını sağlar.
   • Modüler Tasarım: Anahtarın modüler tasarımı, donanım bileşenlerinin kolayca değiştirilmesini ve genişletilmesini sağlar.
5. Enerji Verimliliği:
   • Enerji Tasarrufu: Huawei 2350 Switch, enerji verimliliğine odaklanır ve düşük güç tüketimi sağlayan bileşenler kullanır. Bu, operasyonel maliyetleri azaltır.

Huawei 2350 Switch Avantajları

• Yüksek Performans: Yüksek işlemci gücü ve bant genişliği, yüksek performanslı ağ uygulamaları için uygundur.
• Esnek Yönetim: Gelişmiş yönetim ve konfigürasyon seçenekleri, ağ yöneticilerinin ağı etkili bir şekilde yönetmesini sağlar.
• Güvenlik: Gelişmiş güvenlik özellikleri, ağın güvenliğini artırır ve potansiyel tehditlere karşı korur.
• Enerji Verimliliği: Düşük güç tüketimi, maliyetleri azaltır ve çevresel etkiyi minimize eder.
• Ölçeklenebilirlik: Modüler ve yığma (stacking) özellikleri, ağın büyütülmesini ve esnekliğini sağlar.

Huawei 2350 Switch: Teknik Özellikler ve Kullanım Amaçları

1. Giriş

Huawei 2350 Switch, modern ağ altyapılarında kritik bir rol oynayan bir ağ anahtarı (switch) modelidir. Bu cihaz, yüksek performanslı, güvenilir ve ölçeklenebilir ağ çözümleri sağlamak amacıyla tasarlanmıştır. Özellikle küçük ve orta ölçekli işletmeler, eğitim kurumları ve veri merkezlerinde geniş bir uygulama yelpazesi sunar. Bu makalede, Huawei 2350 Switch’in teknik özellikleri, işlevleri ve kullanım amaçları ayrıntılı bir şekilde ele alınacaktır.

2. Temel Teknik Özellikler

2.1. Donanım Özellikleri

• Port Türleri ve Sayısı: Huawei 2350 Switch, Gigabit Ethernet (GE) ve bazı modellerde 10 Gigabit Ethernet (10GE) portları sunar. Port sayısı, ağın ihtiyaçlarına göre genişletilebilir ve farklı bağlantı hızları ile veri iletimini destekler.
• Kapalı Kapasite ve Yönlendirme Kapasitesi: Bu switch, yüksek kapalı kapasite (switching capacity) ve yönlendirme kapasitesine sahiptir. Bu özellikler, ağ trafiğinin hızlı ve verimli bir şekilde yönetilmesini sağlar.
• Güç Kaynağı: Genellikle AC ve DC güç kaynakları ile çalışabilir, bu da çeşitli güç altyapıları ile uyumlu olmasını sağlar.
• Yüksek Bağlantı Hızı: Gigabit ve 10 Gigabit bağlantı hızları, veri iletimini hızlandırır ve ağ performansını artırır.

2.2. Yazılım Özellikleri

• İşletim Sistemi: Huawei 2350 Switch, Huawei’nin kendi ağ işletim sistemi olan VRP (Versatile Routing Platform) ile çalışır. Bu işletim sistemi, gelişmiş yönetim ve konfigürasyon özellikleri sunar.
• Yönetim Arayüzleri: Web tabanlı arayüz, komut satırı arayüzü (CLI) ve SNMP (Simple Network Management Protocol) desteği sağlar. Bu, yöneticilerin cihazı kolayca yönetmesini ve izlemesini sağlar.

3. Ana İşlevler ve Kullanım Amaçları

3.1. Ağ Trafiğini Yönlendirme

Huawei 2350 Switch, ağ üzerinde veri paketlerini yönlendirme işlevi görür. Paketlerin doğru hedefe ulaşmasını sağlamak için MAC adres tablosu kullanır. Bu, ağ trafiğinin verimli bir şekilde yönlendirilmesini ve bant genişliğinin optimize edilmesini sağlar.

3.2. VLAN (Virtual Local Area Network) Desteği

Bu switch, VLAN desteği sunar. VLAN’lar, fiziksel ağ üzerinde mantıksal olarak ayrılmış ağ segmentleri oluşturur. Bu, ağ trafiğini izole eder ve güvenliği artırır. Örneğin, bir VLAN yalnızca finans departmanının bilgisayarlarını içerirken, başka bir VLAN insan kaynakları bilgisayarlarını içerebilir. Bu özellik, ağın daha iyi yönetilmesini ve güvenliğini sağlar.

3.3. QoS (Quality of Service)

Huawei 2350 Switch, QoS (Quality of Service) özellikleri sunar. QoS, belirli türdeki trafiğe öncelik verir ve ses, video gibi yüksek bant genişliği gerektiren uygulamaların daha iyi performans göstermesini sağlar. Bu, ağ üzerindeki önemli uygulamaların performansını artırır ve gecikmeyi azaltır.

3.4. Güvenlik Özellikleri

• Port Güvenliği: Port bazında erişim kontrolü sağlar. Belirli portlarda sadece tanımlı cihazların bağlanmasına izin verir.
• ACL (Access Control Lists): Ağ üzerindeki trafiği kontrol eden ACL’ler, belirli kaynaklardan gelen veya belirli hedeflere giden trafiği kısıtlayabilir.
• VLAN Bazlı Güvenlik: VLAN’lar sayesinde, farklı ağ segmentleri arasında güvenlik duvarları oluşturarak yetkisiz erişimi engeller.

3.5. Yük Dengeleme ve Yedeklilik

Bu switch, ağ trafiğini yük dengeleme özellikleri ile optimize eder. Yük dengeleme, ağ üzerindeki trafiğin eşit bir şekilde dağıtılmasını sağlar. Ayrıca, yedeklilik özellikleri sayesinde ağ kesintilerinde hizmet sürekliliği sağlar. Bu özellikler, ağın daha güvenilir ve kesintisiz çalışmasını sağlar.

3.6. Yönetim ve İzleme

Huawei 2350 Switch, ağ yöneticilerine gelişmiş yönetim ve izleme özellikleri sunar. SNMP desteği, ağ trafiğinin izlenmesini, performans analizini ve sorun giderme işlemlerini kolaylaştırır. Ayrıca, web tabanlı ve komut satırı arayüzleri ile cihazın yapılandırılması ve yönetilmesi mümkündür.

4. Uygulama Alanları

4.1. Küçük ve Orta Ölçekli İşletmeler

Huawei 2350 Switch, küçük ve orta ölçekli işletmelerde ağ bağlantısını yönetmek ve optimize etmek için kullanılır. Bu, ağ performansını artırır ve işletmelerin ihtiyaçlarına uygun çözümler sunar.

4.2. Eğitim Kurumları

Eğitim kurumlarında, farklı binalar arasında ağ trafiğini yönetmek ve kampüs ağlarını yapılandırmak için kullanılır. VLAN desteği, öğrenci ve personel ağlarını izole etmeyi kolaylaştırır.

4.3. Veri Merkezleri

Veri merkezlerinde, veri trafiğini yüksek performanslı ve güvenli bir şekilde yönetmek için Huawei 2350 Switch kullanılır. Yük dengeleme ve yedeklilik özellikleri, veri merkezlerinin kesintisiz çalışmasını sağlar.

5. Sonuç

Huawei 2350 Switch, ağ altyapısının performansını artırmak ve yönetimini kolaylaştırmak için kullanılan önemli bir ağ cihazıdır. Yüksek performanslı bağlantılar, VLAN desteği, QoS özellikleri ve güvenlik önlemleri ile ağın verimli ve güvenli bir şekilde çalışmasını sağlar. Bu switch’in doğru bir şekilde yapılandırılması, ağın performansını ve güvenliğini artırarak, işletmelerin ve diğer kurumların ağ ihtiyaçlarını karşılamasına yardımcı olur.

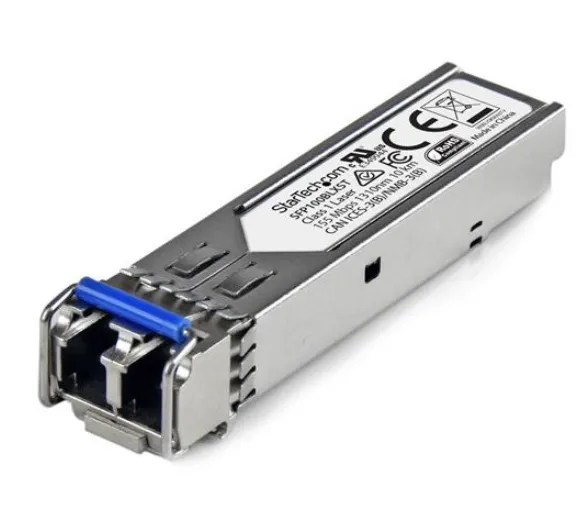

SFP Nedir?

SFP, “Small Form-factor Pluggable” anlamına gelen bir ağ bileşenidir. Küçük form faktörlü takılabilir modül (SFP), veri iletimini sağlayan bir donanım birimidir. Ağ cihazları, özellikle switchler, yönlendiriciler ve veri merkezi ekipmanları tarafından kullanılan SFP modülleri, farklı türde veri iletim medyaları ve hızları destekleyebilir. SFP’nin modüler yapısı sayesinde, kullanıcılar farklı bağlantı türleri ve hızları arasında geçiş yapabilirler.

SFP Ne İçin Kullanılır?

SFP modülleri, ağ donanımının esnekliğini artırarak farklı ağ ortamlarına uyum sağlamak için kullanılır. Temel kullanım alanları şunlardır:

• Ağ Bağlantıları: Switchler ve yönlendiriciler, ağ bağlantılarında kullanılmak üzere SFP modüllerini takabilir. Bu modüller, ağ cihazlarının çeşitli bağlantı türlerini desteklemesini sağlar.
• Veri Merkezleri: Veri merkezlerinde yüksek hızlı veri iletimi ve esneklik için SFP modülleri kullanılır. Fiber optik ve bakır bağlantılar arasında geçiş yapma yeteneği, veri merkezlerinde esneklik sağlar.
• Telekomünikasyon: SFP modülleri, telekomünikasyon altyapısında veri iletimi ve ağ bağlantıları için kullanılır.
• Geniş Alan Ağları (WAN): WAN bağlantılarında fiber optik veya bakır kablolarla veri iletimi sağlamak için SFP modülleri kullanılabilir.

SFP Multi Mode ve Single Mode Nedir?

SFP modülleri, iki ana fiber optik türü olan multi-mode ve single-mode fiberler için tasarlanmış varyantlara sahiptir. Her iki tür de farklı kullanım senaryolarına göre optimize edilmiştir.

Multi Mode Fiber (MMF)

• Tanım: Multi-mode fiber, ışığın birden fazla modda yayılmasını destekleyen bir fiber türüdür. Bu, ışığın fiber içinde birçok yol (mod) üzerinden geçmesine olanak tanır.
• Kullanım Alanları: Genellikle kısa mesafe iletişimlerinde, veri merkezlerinde ve kampüs ağlarında kullanılır.
• Performans: Multi-mode fiber, daha kısa mesafelerde yüksek bant genişliği sağlar, ancak uzun mesafelerde sinyal kaybı daha fazladır.
• Dalga Boyları: Genellikle 850 nm ve 1300 nm dalga boylarında çalışır.
• Örnekler: OM1, OM2, OM3, OM4 fiber türleri, farklı bant genişlikleri ve mesafe kapasiteleri sunar.

Single Mode Fiber (SMF)

• Tanım: Single-mode fiber, ışığın yalnızca bir modda yayılmasını destekler. Bu, daha ince bir fiber çekirdeği ile mümkün olur ve ışığın tek bir yoldan geçmesini sağlar.
• Kullanım Alanları: Genellikle uzun mesafe iletişimlerinde, geniş alan ağlarında (WAN) ve telekomünikasyon altyapılarında kullanılır.
• Performans: Single-mode fiber, uzun mesafelerde daha düşük sinyal kaybı ve daha yüksek bant genişliği sağlar.
• Dalga Boyları: Genellikle 1310 nm ve 1550 nm dalga boylarında çalışır.
• Örnekler: G.652, G.655, G.657 standartlarına sahip fiber türleri, çeşitli uzun mesafeli uygulamalar için uygundur.

Teknik Detaylar ve Kullanım

SFP modüllerinin teknik detayları ve kullanım alanları, modülün türüne ve fonksiyonuna bağlı olarak değişir:

• Hız ve Bant Genişliği: SFP modülleri genellikle 100 Mbps, 1 Gbps, 10 Gbps gibi hızlarda çalışabilir. Daha hızlı modüller SFP+ (10 Gbps) ve QSFP (40 Gbps ve üzeri) olarak adlandırılır.
• Bağlantı Türleri: SFP modülleri, fiber optik (multi-mode veya single-mode) ve bakır (Ethernet) bağlantılar için mevcuttur. Bu, farklı ağ gereksinimlerine göre uyum sağlamayı mümkün kılar.
• Çıkış Türleri: SFP modülleri çeşitli çıkış türleri sunar, örneğin LC, SC, ST, MTP/MPO konektörleri. Bu, kullanıcıların mevcut altyapıya uyum sağlamasını sağlar.
• Sıcaklık Aralıkları: SFP modülleri genellikle standart ve genişletilmiş sıcaklık aralıklarında bulunur, bu da onları çeşitli ortam koşullarında kullanılabilir hale getirir.

Sonuç

SFP, ağ cihazlarının esnekliğini artırarak farklı veri iletim ihtiyaçlarına uyum sağlamaya yardımcı olan bir bileşendir. Multi-mode ve single-mode fiber optik türleri, çeşitli mesafe ve performans gereksinimlerini karşılamak için optimize edilmiştir. SFP modüllerinin doğru seçimi, ağ performansını ve verimliliğini artırmada kritik bir rol oynar.

SC ve LC Fiber Optik Konnektör Nedir?

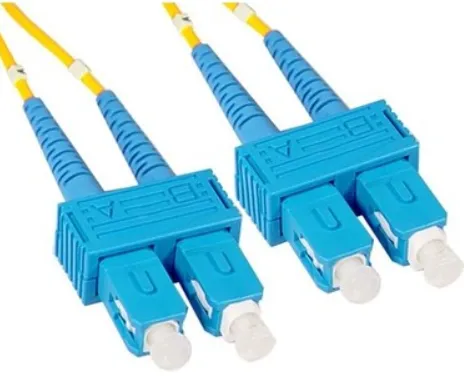

SC (Subscriber Connector)

Tanım: SC, “Subscriber Connector”ın kısaltmasıdır ve fiber optik bağlantılar için yaygın olarak kullanılır.

Tasarım: Düz yapılıdır ve “push-pull” mekanizması ile takılır ve çıkarılır.

Kullanım Alanları:

• Patch Panelleri: Veri merkezlerinde ve geniş alan ağlarında fiber optik patch panellerine bağlanır.
• Fiber Optik Omurgalar: Uzun mesafeli veri iletimi için fiber optik omurgalarda kullanılır.

Örnek Kullanım: SC konnektörlü fiber patch kabloları, patch panellerine bağlanarak veri merkezlerinde fiber optik omurga bağlantılarını yönetir.

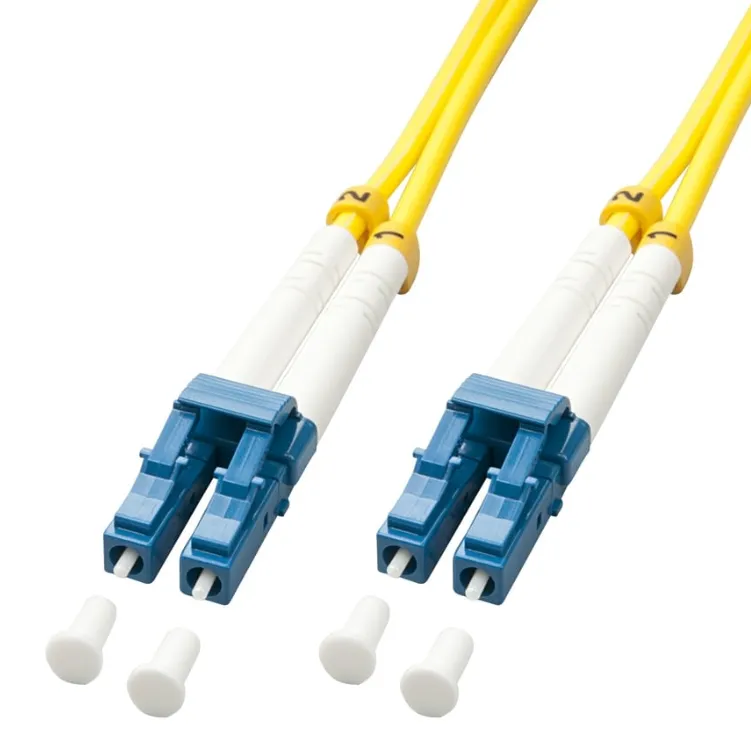

LC (Lucent Connector)

Tanım: LC, “Lucent Connector”ın kısaltmasıdır ve küçük form faktörlüdür, yüksek yoğunluklu fiber optik uygulamalar için uygundur.

Tasarım: Küçük ve “latch” mekanizması ile kilitlenir.

Kullanım Alanları:

• SFP Modülleri: Genellikle SFP (Small Form-Factor Pluggable) modüllerine bağlanır.
• Yüksek Yoğunluklu Uygulamalar: Veri merkezlerinde ve yüksek yoğunluklu panellerde kullanılır.

Örnek Kullanım: LC konnektörlü fiber patch kabloları, SFP modüllerine bağlanarak ağ cihazları arasında veri iletimini sağlar.

Özet

• SC Konnektör: Patch panellerine ve fiber optik omurgalara bağlanır; uzun mesafeli bağlantılar için uygundur.
• LC Konnektör: SFP modüllerine ve yüksek yoğunluklu uygulamalara bağlanır; küçük boyutları sayesinde daha fazla bağlantı noktası sağlar.

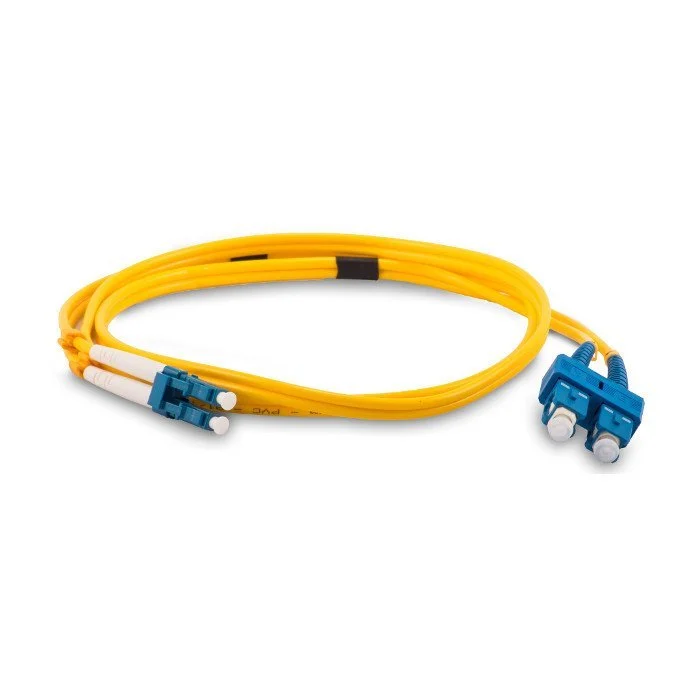

Fiber Patch Kablo Nedir?

Fiber patch kablo, fiber optik iletişim sistemlerinde kullanılan bir tür kısa mesafe bağlantı kablosudur. Bu kablolar, fiber optik sinyallerin iletimini sağlamak için kullanılır ve genellikle aşağıdaki özelliklere sahiptir:

Kablo Yapısı: Fiber patch kabloları, genellikle bir veya daha fazla fiber optik lif içerir. Her iki uçta konnektörler bulunur (SC, LC gibi) ve bu konnektörler, kablonun fiber optik cihazlara veya panellere bağlanmasını sağlar.

Konnektör Tipleri: Fiber patch kabloları, SC, LC, ST, MTP/MPO gibi çeşitli konnektörlerle gelir. Bu konnektörler, kablonun cihazlarla uyumlu olmasını sağlar.

Kullanım Alanları: Veri merkezleri, telekomünikasyon altyapıları, ofis ağları ve test uygulamalarında kullanılır.

Avantajlar:

• Yüksek Bant Genişliği: Büyük veri miktarlarını hızlı bir şekilde iletebilir.
• Düşük Sinyal Kaybı: Optik sinyallerin iletiminde düşük kayıplar sağlar.
• Güvenilirlik: Elektromanyetik girişimden etkilenmez, bu da daha güvenilir veri iletimi sağlar.

Kısacası

• SC Konnektör: Düz yapılı ve push-pull mekanizmalı, yüksek performanslı ve geniş kullanım alanı olan bir konnektör.
• LC Konnektör: Küçük ve kompakt yapılı, yüksek yoğunluklu uygulamalarda kullanılır ve latch mekanizması ile sağlam bir bağlantı sağlar.
• Fiber Patch Kablo: Fiber optik iletişimde kullanılan, kısa mesafelerde veri iletimi sağlayan kablo türü, çeşitli konnektörlerle uyumlu olarak gelir.

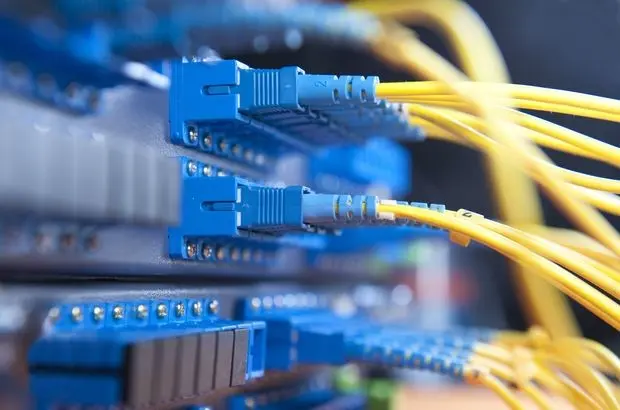

Fiber Metro Ethernet Nedir?

Giriş

Fiber Metro Ethernet, şehir içi ağlarda kullanılan bir geniş bant bağlantı teknolojisidir. Bu teknoloji, veri iletimini yüksek hızlı fiber optik kablolar üzerinden gerçekleştirir ve genellikle geniş alan ağları (WAN) ve kampüs ağları için tercih edilir. Fiber Metro Ethernet, özellikle yüksek veri hızları ve düşük gecikme süreleri sunarak, modern ağ gereksinimlerini karşılamak için tasarlanmıştır.

Fiber Metro Ethernet Teknolojisi

1. Fiber Optik Kablolar: Fiber Metro Ethernet, veri iletimini fiber optik kablolar üzerinden gerçekleştirir. Fiber optik kablolar, veri iletiminde ışık sinyalleri kullanarak çok yüksek hızlarda veri aktarımı sağlar. Bu kablolar, sinyal kaybını minimize eder ve yüksek bant genişliği sunar, bu da onları veri iletimi için ideal hale getirir.
2. Metro Ethernet: Metro Ethernet, bir şehir veya metropol alanındaki ağları birbirine bağlamak için kullanılan Ethernet teknolojisidir. Bu teknoloji, Ethernet protokolünü geniş alanlarda (WAN) ve metro alanlarında (MAN) genişletir. Metro Ethernet, yüksek veri hızları, güvenilirlik ve ölçeklenebilirlik sunarak, şehir içi ağlarda veri iletimini kolaylaştırır.
3. VLAN (Virtual Local Area Network): Fiber Metro Ethernet ağlarında VLAN’lar kullanılarak, farklı ağ segmentleri oluşturulabilir. VLAN’lar, aynı fiziksel ağ üzerinde mantıksal olarak ayrılmış ağ segmentleri oluşturur ve bu segmentler arasında veri iletimi sağlar. Bu, ağ yönetimini ve güvenliğini artırır.
4. QoS (Quality of Service): Fiber Metro Ethernet, QoS (Hizmet Kalitesi) özelliklerini destekler. QoS, ağ trafiğini önceliklendirir ve kritik uygulamalar için gereken bant genişliğini sağlar. Bu, video akışı, sesli iletişim ve diğer yüksek bant genişliği gerektiren uygulamalar için önemlidir.
5. MPLS (Multi-Protocol Label Switching): MPLS, Fiber Metro Ethernet ağlarında kullanılan bir yönlendirme teknolojisidir. MPLS, verileri etiketler ve bu etiketlere göre yönlendirir. Bu, veri iletimini hızlandırır ve ağ üzerindeki trafik akışını optimize eder.

Fiber Metro Ethernet Avantajları

• Yüksek Hızlar: Fiber optik kablolar, gigabit ve terabit seviyelerine kadar yüksek veri hızları sunar.
• Düşük Gecikme Süreleri: Fiber Metro Ethernet, düşük gecikme süreleri sağlar, bu da hızlı veri iletimi anlamına gelir.
• Geniş Bant Genişliği: Yüksek bant genişliği, daha fazla veri iletimi ve daha fazla kullanıcı kapasitesi sağlar.
• Güvenilirlik: Fiber optik kablolar, elektromanyetik girişimden etkilenmez ve yüksek güvenilirlik sunar.
• Ölçeklenebilirlik: Fiber Metro Ethernet, ağ genişletme ve ölçekleme için esneklik sunar.

Fiber Nedir, Neden Kullanılır, Amacı Nedir?

1. Giriş

Fiber optik teknoloji, veri iletiminde kullanılan modern ve yüksek hızlı bir iletişim yöntemidir. Fiber optik kablolar, ışık sinyalleri kullanarak veri iletimini gerçekleştirir ve bu sayede hızlı, güvenilir ve yüksek bant genişliğine sahip bağlantılar sağlar. Bu makalede, fiber teknolojisinin ne olduğu, neden kullanıldığı ve amacının ne olduğu detaylı bir şekilde açıklanacaktır.

2. Fiber Nedir?

Fiber optik, veri iletimini gerçekleştiren bir kablo türüdür. Bu kablolar, çok ince cam veya plastik liflerden oluşur ve veri iletimini ışık sinyalleri aracılığıyla gerçekleştirir. Fiber optik kablolar, veri iletimi sırasında sinyal kaybını minimize eder ve yüksek hızlarda veri aktarımı sağlar.

3. Fiber Optik Kabloların Kullanım Alanları

• İnternet Bağlantıları: Fiber optik kablolar, yüksek hızlı internet bağlantıları sağlar. Bu, kullanıcıların daha hızlı veri indirme ve yükleme hızlarına erişmelerine yardımcı olur.
• Telekomünikasyon: Telekomünikasyon ağlarında, fiber optik kablolar, ses, veri ve video sinyallerini yüksek hızlarda iletmek için kullanılır.
• Veri Merkezleri: Veri merkezlerinde, büyük miktarda verinin hızlı ve güvenilir bir şekilde iletilmesi için fiber optik kablolar tercih edilir.
• Kamu ve Kurumsal Ağlar: Kamu ve kurumsal ağlarda, fiber optik kablolar, geniş alan ağları (WAN) ve kampüs ağlarında hızlı ve güvenilir iletişim sağlar.

4. Neden Fiber Optik Kullanılır?

• Yüksek Hızlar: Fiber optik kablolar, çok yüksek veri hızları sunar. Bu, internet bağlantılarının ve diğer iletişim hizmetlerinin daha hızlı olmasını sağlar.
• Düşük Gecikme Süreleri: Fiber optik iletim, düşük gecikme süreleri sağlar. Bu, veri iletiminin hızlı ve verimli bir şekilde gerçekleşmesini sağlar.
• Yüksek Bant Genişliği: Fiber optik kablolar, yüksek bant genişliği sunar. Bu, daha fazla veri iletimi ve daha fazla kullanıcı kapasitesi sağlar.
• Güvenilirlik: Fiber optik kablolar, elektromanyetik girişimden etkilenmez ve dış etkenlere karşı daha dayanıklıdır, bu da yüksek güvenilirlik sağlar.
• Uzun Mesafe İletimi: Fiber optik kablolar, uzun mesafelerde veri iletimini etkili bir şekilde gerçekleştirir. Bu, büyük şehirler ve uzun mesafeli ağ bağlantıları için idealdir.

5. Fiber Optik Teknolojisinin Amacı

Fiber optik teknolojisinin temel amacı, yüksek hızda ve yüksek kapasiteli veri iletimi sağlamaktır. Bu teknoloji, modern iletişim ağlarının temel taşlarından biridir ve internet, telekomünikasyon, veri merkezleri ve diğer birçok uygulamada kullanılır. Fiber optik kablolar, veri iletiminde yüksek performans, güvenilirlik ve verimlilik sunarak, günümüzün iletişim ihtiyaçlarını karşılamaya yardımcı olur.

6. Sonuç

Fiber optik teknolojisi, yüksek hızlı ve güvenilir veri iletimi için önemli bir rol oynar. Yüksek hızlar, düşük gecikme süreleri, yüksek bant genişliği ve güvenilirlik gibi avantajları sayesinde, fiber optik kablolar, modern iletişim ağlarının vazgeçilmez bir parçasıdır. Bu teknoloji, internet ve iletişim hizmetlerinin performansını artırarak, kullanıcıların daha hızlı ve verimli bir deneyim yaşamasını sağlar.
