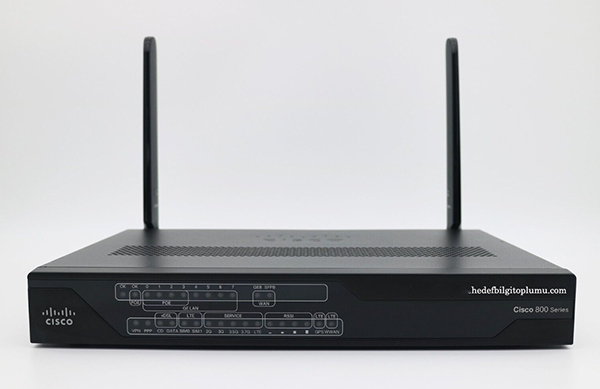

Cisco ADSL Kurulum | Otomatik Konfigürasyon | Mobil Yedeklilik | DHCP

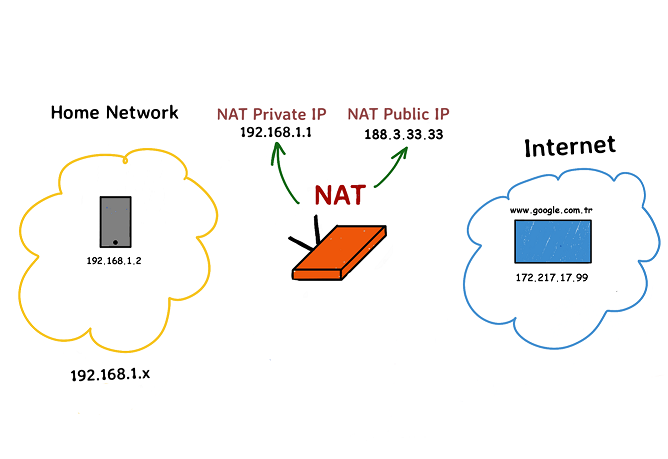

Cisco router da İnternete Bağlanmak için NAT

Network Address Translation (NAT), bir ağ üzerinde bulunan iç IP adreslerini, dış dünyaya erişim sağlamak için tek bir genel IP adresiyle değiştirir. Bu, iç ağdaki cihazların internet gibi dış ağlara bağlanmasını sağlar.

NAT’ın Temel Amaçları

• IP Adresi Tasarrufu: Birden fazla iç cihazın tek bir genel IP adresi üzerinden internet erişimi sağlamasını sağlar.
• Güvenlik: İç ağdaki cihazların doğrudan dış dünya ile iletişim kurmasını engeller, böylece ağ güvenliğini artırır.
• Ağ Yönetimi: İç ağdaki IP adreslerini yönetmeyi ve düzenlemeyi kolaylaştırır.

NAT Konfigürasyon Örneği


!
ip access-list standard NAT_ACL
permit 192.168.1.0 0.0.0.255
!
ip nat inside source list NAT_ACL interface Dialer0 overload
!


Bu örnek, iç ağdaki 192.168.1.0/24 IP adreslerinin, Dialer0 arayüzü üzerinden genel bir IP adresi ile internet erişimi sağlamasına olanak tanır. “Overload” seçeneği, birden fazla iç IP adresinin tek bir genel IP adresi üzerinden çıkış yapmasını sağlar.

Cisco ADSL Routerında NAT Konfigürasyonu

NAT Yapılandırması Adımları

1. Gerekli IP Adres Alanlarını Tanımlayın:

   İç ağınızda kullanılan IP adresi bloğunu belirtin.

2. NAT İçin Erişim Listesi Oluşturun:

   İç ağdaki IP adreslerini belirlemek için erişim listesi (access list) oluşturun.

3. NAT Konfigürasyonunu Yapın:

   İç IP adreslerini dış IP adresleriyle dönüştürmek için NAT yapılandırmasını yapın.

Örnek Konfigürasyon


İsimli ACL: Belirli bir isim verirsiniz (örneğin, NAT_ACL).
Numaralı ACL: Belirli bir numara verirsiniz (örneğin, 2000).
İsimli ACL Örneği Gösterilmiştir:
!
hostname Hostname
!
interface ATM0
no shut
no ip address
no atm ilmi-keepalive
pvc 8/35
pppoe-client dial-pool-number 1
!
interface Dialer0
description vae dsl
mtu 1492
ip address negotiated
no ip unreachables
no ip proxy-arp
ip nat outside
ip virtual-reassembly in
encapsulation ppp
dialer pool 1
dialer-group 1
ppp authentication pap callin
ppp pap sent-username username password 0 password
!
!
ip route 0.0.0.0 0.0.0.0 Dialer0
!
!
interface Vlan1
ip address 192.168.1.1 255.255.255.0
!
ip dhcp pool LAN
network 192.168.1.0 255.255.255.0
default-router 192.168.1.1
dns-server 8.8.8.8 8.8.4.4
!
ip access-list standard NAT_ACL
permit 192.168.1.0 0.0.0.255
!
ip nat inside source list NAT_ACL interface Dialer0 overload
!
interface Vlan1
ip nat inside
!


Açıklamalar

• ip access-list standard NAT_ACL: NAT için kullanılacak erişim listesini tanımlar. Bu örnekte, 192.168.1.0 0.0.0.255 IP adres bloğu iç ağ olarak belirlenmiştir.
• ip nat inside source list NAT_ACL interface Dialer0 overload: İç ağdaki IP adreslerini dış IP adresi ile dönüştürür. overload parametresi, birden fazla iç IP adresinin aynı dış IP adresini kullanmasına izin verir (PAT – Port Address Translation).
• interface Ethernet0: İç ağın bağlı olduğu arayüz. Bu arayüz NAT içi olarak belirlenmiştir.

Bu yapılandırma ile iç ağdaki cihazlar, dış dünyaya erişirken NAT işlemi gerçekleştirilir ve tüm iç IP adresleri, Dialer0 arayüzü üzerinden tek bir dış IP adresi ile sunulur. Konfigürasyonun ihtiyaçlarınıza göre uyarlanması gerekebilir, özellikle iç ağ IP adres bloğu ve arayüz isimleri gibi detayları kendi ağınıza uygun şekilde düzenlemelisiniz.

Cisco Örnek ADSL Konfigürasyonu

Cisco cihazlarında ADSL bağlantısını yapılandırmak için genellikle aşağıdaki adımlar izlenir:

Cihazın Bağlanması:

Cisco router veya modem, ADSL hattına bağlanır ve uygun bağlantı noktaları kullanılır.

ADSL Bağlantı Konfigürasyonu:


!
interface Dialer0
description vae dsl
mtu 1492
ip address negotiated
no ip unreachables
no ip proxy-arp
ip nat outside
ip virtual-reassembly in
encapsulation ppp
dialer pool 1
dialer-group 1
ppp authentication pap callin
ppp pap sent-username <username> password 0 <password&gt
!

interface Ethernet0/0
ppp chap chap-user <username>
ppp chap chap-pass <password>
ppp pap pap-user <username>
ppp pap pap-pass <password>
encapsulation ppp


ATM Ayarları:


interface ATM0/0
pvc 0/35
encapsulation aal5snap
dialer-group 1
ppp chap chap-user <username>
ppp chap chap-pass <password>
ppp pap pap-user <username>
ppp pap pap-pass <password>

!
interface ATM0
no shut
no ip address
no atm ilmi-keepalive
pvc 8/35
pppoe-client dial-pool-number 1
!


IP Adresleme:


interface Ethernet0/0
ip address dhcp
no shutdown

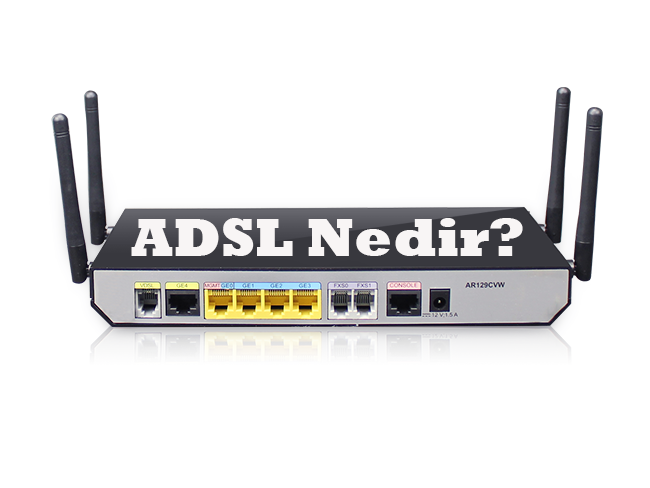

ADSL Nedir?

ADSL (Asymmetric Digital Subscriber Line), dijital veri iletimi için kullanılan bir DSL (Digital Subscriber Line) teknolojisidir. ADSL, telefon hatları üzerinden yüksek hızlı internet erişimi sağlar ve simetrik olmayan bir yapıya sahiptir, yani veri indirme hızları yükleme hızlarından daha yüksektir. Bu özellik, ev ve ofis kullanıcılarının internetten veri alırken daha yüksek hızlar elde etmelerine olanak tanır.

ADSL’in Anlamı ve Kullanım Amacı

ADSL, özellikle ev kullanıcıları ve küçük işletmeler için tasarlanmış bir teknoloji olup, analog telefon hatları üzerinden yüksek hızda veri iletimi sağlar. Bu teknoloji, internet tarayıcıları, e-posta istemcileri, video akışı ve diğer internet uygulamaları için gerekli olan yüksek hızları sunar.

Kullanım Amacı:

• Yüksek Hızlı İnternet Erişimi: ADSL, standart telefon hatlarından daha yüksek internet hızları sağlar.
• Telefon ve İnternet Hizmetlerinin Birlikte Kullanımı: Aynı telefon hattı üzerinden hem internet hem de telefon hizmetlerinin kullanılması mümkün olur.
• Veri İletiminde Verimlilik: Yüksek veri indirme hızları sayesinde büyük dosyaların hızlı bir şekilde indirilmesi sağlanır.

ADSL Nasıl Çalışır?

ADSL, telefon hattı üzerinde veri iletimi için frekans bölme tekniğini kullanır. Telefon hattı, çeşitli frekans bantlarına ayrılarak veri iletimi sağlanır:

• Frekans Bölme: Telefon hattı üç ana bant frekansa ayrılır: düşük frekansta telefon konuşması, orta frekansta veri iletimi, yüksek frekansta ise daha yüksek hızlı veri iletimi için kullanılır.
• Veri ve Ses Ayrımı: ADSL modem, veriyi yüksek frekansta (30 kHz – 1.1 MHz arası) iletirken, ses sinyalleri düşük frekansta iletilir. Bu sayede telefon görüşmeleri ve internet veri iletimi aynı anda yapılabilir.
• Modem Teknolojisi: ADSL modem, bu frekansları ayırarak veri paketlerini alır ve gönderir. Modem, dijital veriyi telefon hattı üzerinden iletmek için çeşitli modülasyon teknikleri kullanır.
• Veri Akışı: Veri akışı, kullanıcıdan internet servis sağlayıcısına (ISP) ve geri dönüşte ISP’den kullanıcıya doğru gerçekleşir. Bu işlem, DSLAM (Digital Subscriber Line Access Multiplexer) adı verilen bir cihaz tarafından yönetilir ve yönlendirilir.

ADSL Teknolojileri ve Versiyonları

ADSL’in birkaç farklı versiyonu vardır ve her biri farklı hız ve performans seviyeleri sunar. Bu versiyonlar şunlardır:

• ADSL (Asymmetric Digital Subscriber Line): Standart ADSL, en yaygın kullanılan versiyonudur. Yükleme ve indirme hızları arasında büyük farklar olabilir, tipik olarak indirme hızları yükleme hızlarından çok daha yüksektir.
• ADSL2: ADSL’in geliştirilmiş bir versiyonudur ve daha yüksek hızlar sunar. İndirme hızları genellikle 12 Mbps’ye kadar çıkabilir.
• ADSL2+: ADSL2’nin bir diğer geliştirilmiş versiyonudur. ADSL2+ ile indirme hızları 24 Mbps’ye kadar çıkabilir ve daha yüksek performans sağlar.

ADSL vs. VDSL

VDSL (Very High Bitrate Digital Subscriber Line): VDSL, ADSL’e göre çok daha yüksek hızlar sunar ancak genellikle daha kısa mesafelerde etkili olur. ADSL, daha uzun mesafelerde stabil bir bağlantı sağlarken, VDSL kısa mesafelerde yüksek hızlar sunar.

ADSL Nereden ve Nasıl Gelir?

ADSL hizmeti, genellikle bir internet servis sağlayıcısından (ISP) alınır. ISP, ADSL sinyallerini telefon hattınıza iletmek için DSLAM cihazlarını kullanır. ADSL sinyalleri, telefon hattından alınır ve DSLAM’a iletilir, ardından internet trafiği ISP’nin veri merkezine yönlendirilir.

Süreç:

• Telefon Hattı: ADSL sinyali telefon hattınız üzerinden gelir.
• DSLAM (Digital Subscriber Line Access Multiplexer): DSLAM, telefon hattı üzerinden gelen ADSL sinyallerini ayrıştırır ve internet trafiğini yönetir.
• ISP Sunucuları: DSLAM tarafından ayrıştırılan internet trafiği, ISP’nin sunucularına yönlendirilir.
• Kullanıcıya Ulaşım: Internet trafiği, ISP sunucularından kullanıcının ADSL modemi üzerinden cihazına ulaşır.

ADSL Hat Değerleri ve Parametreleri

ADSL bağlantısının performansını etkileyen birçok parametre vardır. Bu parametreler genellikle modem arayüzünde gösterilir:

• SNR (Signal-to-Noise Ratio): Sinyal-gürültü oranı, sinyal kalitesini gösterir. Yüksek SNR değeri, daha iyi bağlantı kalitesi anlamına gelir.
• Attenuation (Zayıflama): Hattın sinyali ne kadar zayıflattığını gösterir. Düşük zayıflama değerleri daha iyi performans sağlar.
• Line Rate (Hattın Hızı): ADSL hattının mevcut hızını gösterir. Genellikle indirme ve yükleme hızları olarak iki ayrı değer gösterilir.
• Sync Rate (Senkranizasyon Hızı): Modem ve DSLAM arasındaki senkronize olma hızını gösterir.
• Margin: Sinyal gücünün ne kadar iyi olduğunu gösterir. Yüksek margin, stabil bir bağlantı sağlar.

Sonuç

ADSL, ev ve küçük işletmeler için yüksek hızlı internet erişimi sağlayan bir teknolojidir. Frekans bölme tekniği ve çeşitli versiyonları sayesinde, ADSL kullanıcılara yüksek veri hızları sunar. ADSL’in nasıl çalıştığını anlamak, performansı artırmak için hat değerlerini izlemek ve teknolojiyi doğru şekilde kullanmak için önemlidir.

Hat Değerleri ve Referans Aralıkları

SNR Değerleri:

• En Düşük: 6 dB (İyi bir performans için yeterli olmayabilir, sinyal kalitesi düşük olabilir.)
• En Yüksek: 30 dB ve üzeri (Mükemmel sinyal kalitesi, çok iyi bir bağlantı sağlar.)

Attenuation Değerleri:

• En Düşük: 0-10 dB (Kısa mesafelerde, sinyal kaybı minimum.)
• En Yüksek: 30 dB ve üzeri (Uzun mesafelerde, sinyal kaybı yüksek.)

Mesafeye Göre Değerler

Kısa Mesafeler (0-2 km):

• SNR: Genellikle 20 dB ve üzeri.
• Attenuation: Genellikle 0-10 dB.

Orta Mesafeler (2-5 km):

• SNR: 15-20 dB arası.
• Attenuation: 10-20 dB arası.

Uzun Mesafeler (5 km ve üzeri):

• SNR: 10-15 dB arası.
• Attenuation: 20-30 dB ve üzeri.

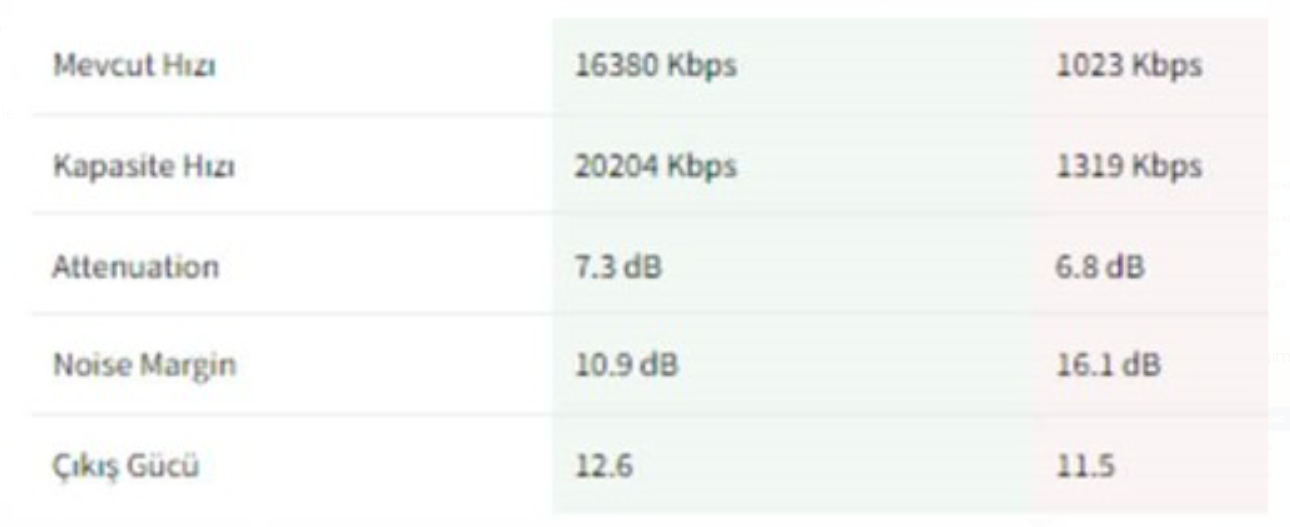

DSL Bağlantı Verileri Açıklaması

Bu veriler, DSL (Digital Subscriber Line) bağlantısının performansını değerlendirmeye yönelik çeşitli ölçümleri temsil eder. İşte her bir terimin anlamı:

Mevcut Hızı

Bu, DSL bağlantısının anlık veri iletim hızlarını gösterir.

• 16380 Kbps (İndirme Hızı): Bu, bağlantının veri indirme hızıdır (yani, internet üzerinden verileri alırken ulaşılan hız). 16.38 Mbps’ye eşdeğerdir.
• 1023 Kbps (Yükleme Hızı): Bu, bağlantının veri yükleme hızıdır (yani, internet üzerinden verileri gönderirken ulaşılan hız). 1.02 Mbps’ye eşdeğerdir.

Kapasite Hızı

Bu, bağlantının maksimum kapasite hızını gösterir.

• 20204 Kbps (İndirme Kapasitesi): Bu, bağlantının teorik olarak ulaşıabileceği maksimum indirme hızıdır. 20.20 Mbps’ye eşdeğerdir.
• 1319 Kbps (Yükleme Kapasitesi): Bu, bağlantının teorik olarak ulaşıabileceği maksimum yükleme hızıdır. 1.32 Mbps’ye eşdeğerdir.

Attenuation (Zayıflama)

Bu, sinyalin mesafe boyunca ne kadar zayıfladığını ölçer. Daha düşük değerler daha iyi sinyal kalitesi anlamına gelir.

• 7.3 dB (İndirme): İndirme sinyalinin zayıflama miktarı. Daha düşük değerler, sinyalin daha güçlü olduğu anlamına gelir.
• 6.8 dB (Yükleme): Yükleme sinyalinin zayıflama miktarı. Daha düşük değerler, sinyalin daha güçlü olduğu anlamına gelir.

Noise Margin (Gürültü Marjı)

Bu, sinyalin gürültüye karşı ne kadar dayanıklı olduğunu gösterir. Daha yüksek değerler, sinyalin gürültüye karşı daha dayanıklı olduğu anlamına gelir.

• 10.9 dB (İndirme): İndirme sinyalinin gürültüye karşı dayanıklılığı.
• 16.1 dB (Yükleme): Yükleme sinyalinin gürültüye karşı dayanıklılığı.

Çıkış Gücü

DSL sinyalinin telefon hattına uygulanan güç miktarıdır. Genellikle daha yüksek çıkış gücü, daha güçlü bir sinyal anlamına gelir.

• 12.6 dB: İndirme yönündeki çıkış gücü.
• 11.5 dB: Yükleme yönündeki çıkış gücü.

Özet

SNR ve Noise Margin değerleri, sinyalin kalitesini ve gürültüye karşı dayanıklılığını belirler. Yüksek değerler sinyal kalitesinin iyi olduğunu, düşük değerler ise sinyalin kalitesiz olduğunu gösterir.

Attenuation, sinyalin iletim sırasında ne kadar zayıfladığını belirtir. Daha düşük attenuation değerleri daha iyi sinyal kalitesi sağlar.

Bu parametrelerin her biri, DSL, ADSL veya diğer iletişim teknolojileri için sinyal kalitesinin değerlendirilmesinde kritik rol oynar.

DSL Hatlarının Modemden Saha Dolabına Kadar Olan Aşama

1. Modemden Ankastre Kutusuna

Modem: DSL sinyallerini dijital verilere çeviren cihazdır. Kullanıcıların evlerinde veya işyerlerinde bulunur ve genellikle telefon hattına bağlanır.

Bağlantı: Modem, telefon hattı aracılığıyla sinyali ankastre kutusuna iletir. Bu noktada sinyal, bina içindeki daha geniş bir dağıtım ağına yönlendirilir.

2. Ankastre Kutusundan Saha Dolabına

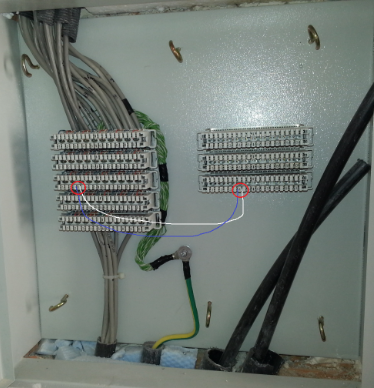

Ankastre Kutusu:

Tanım: Bina içinde veya dış cephesinde bulunan bir bağlantı kutusudur. Sinyalin, saha dolabından gelen ana sinyali bina içindeki farklı hatlara yönlendirmek için kullanılır.

Fonksiyonları: Gelen sinyali, çeşitli telefon hatlarına veya DSL bağlantı noktalarına dağıtır. Ayrıca, hattın dış etkenlerden korunmasına yardımcı olur.

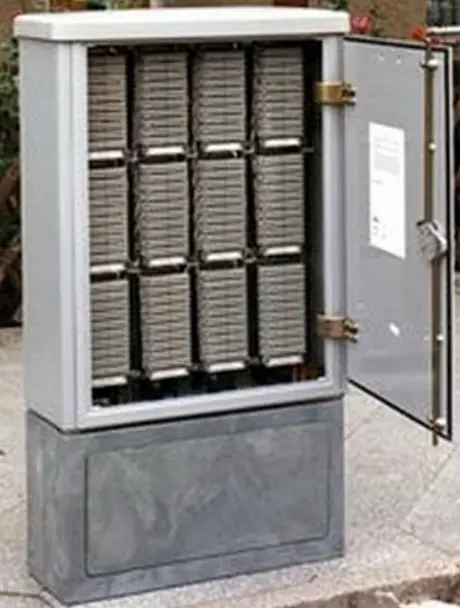

Saha Dolabı:

Tanım: ISS’nin altyapısında, merkezi ofis ile son kullanıcı arasındaki sinyalin yönlendirildiği yerel bir ekipmandır. Genellikle sokak köşelerinde veya bina önlerinde bulunur.

Fonksiyonları: Merkez ofisten gelen ana hat sinyallerini yerel DSL hatlarına veya telefon hatlarına yönlendirir. Sinyali güçlendirebilir ve dağıtım yapabilir.

3. Saha Dolabından Merkez Ofise

Saha Dolabına İletim: Saha dolabındaki sinyal, merkez ofise (ISS’nin veri merkezi) iletilir. Merkez ofis, DSLAM (Digital Subscriber Line Access Multiplexer) cihazını kullanarak birçok kullanıcının sinyallerini toplar ve yönlendirir.

Teknik Bilgiler

Ankastre Kutusu:

Fonksiyon: Telefon hattını veya DSL sinyalini bina içindeki farklı hatlara yönlendirir ve sinyalin dağılmasını sağlar.

Koruma: Dış etkenlerden, özellikle hava koşullarından korur.

Saha Dolabı:

Fonksiyon: Merkez ofisten gelen ana hat sinyallerini yerel hatlara yönlendirir ve gerektiğinde sinyali güçlendirir.

Yerleşim: Sokak köşelerinde veya bina önlerinde bulunur, genellikle hava koşullarına dayanıklı metal kutular şeklindedir.

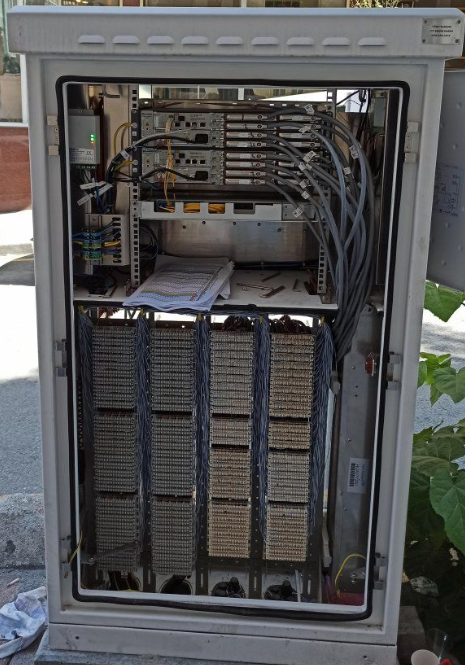

DSLAM Nedir ve Teknik Detayları

DSLAM (Digital Subscriber Line Access Multiplexer): DSL hatlarından gelen sinyalleri işleyen ve bu sinyalleri daha büyük veri hatlarına yönlendiren bir cihazdır. ISS (İnternet Servis Sağlayıcısı) altyapısında kritik bir bileşen olan DSLAM, çeşitli DSL bağlantılarını merkezi bir noktada toplar ve internet hizmetlerinin verimli bir şekilde sunulmasını sağlar.

DSLAM’ın Teknik Detayları ve DSLAM’dan Sonraki Aşamalar

DSLAM’ın Teknik Detayları

Fonksiyon

Veri Toplama ve Yönlendirme: DSLAM, farklı DSL hatlarından gelen verileri toplar ve bunları tek bir yüksek kapasiteli veri hattına yönlendirir. Bu, birçok ev veya işyerinden gelen internet trafiğinin merkezi bir noktada toplanmasını ve ISS merkez ofisine iletilmesini sağlar.

Sinyal İşleme: DSLAM, kullanıcıların DSL modemlerinden aldığı verileri işleyerek veri akışını optimize eder. Bu işlem sırasında, sinyalin kalitesini artırır ve veri kaybını minimize eder.

Hız ve Kapasite

Hız: DSLAM, veri hızlarını optimize eder ve genellikle 24 Mbps’ye kadar çıkabilen hızlar sunar. Ancak bu hız, kullanıcıların DSL modemlerinin özelliklerine, mesafeye ve hattın kalitesine bağlı olarak değişiklik gösterebilir.

Kapasite: DSLAM, birden fazla DSL hattını destekler ve bu hatlardan gelen veriyi merkezi veri hattına iletebilecek kapasiteye sahiptir. Bu, büyük miktarda kullanıcı verisinin etkin bir şekilde yönetilmesini sağlar.

Yük Dengeleme

Veri Trafiği Yönetimi: DSLAM, birçok DSL hattını bir araya getirerek trafiği dengeler ve daha verimli veri iletimi sağlar. Bu, ağ performansını artırır ve internet hizmetlerinin daha stabil bir şekilde sunulmasına yardımcı olur.

Ağ Performansı: Trafik yoğunluğu ve kullanıcı sayısına göre yük dengeleme yaparak, ağ üzerindeki yükü optimize eder ve yüksek veri hızlarını korur.

Bağlantı

ISS Altyapısı ile Entegrasyon: DSLAM, ISS’nin veri merkezine veya ağ merkezine bağlanır. Bu entegrasyon, DSLAM’dan gelen verilerin ISS’nin yüksek hızlı veri hatlarına yönlendirilmesini sağlar.

Backbone ve POP Noktaları: DSLAM, genellikle bir ISS’nin veri merkezinde yer alır ve bu merkezden veri backbone (omurga) ağlarına yönlendirilir. Bu ağlar üzerinden veri, çeşitli POP (Point of Presence) noktalarına taşınır. POP noktaları, kullanıcıların internet erişimini sağlar ve veri trafiğini yönetir.

Teknik Özellikler

Bağlantı Türleri: DSLAM, ADSL (Asymmetric Digital Subscriber Line) ve ADSL (Very-high-bit-rate Digital Subscriber Line) gibi farklı DSL teknolojilerini destekler. Bu, çeşitli hız ve kapasitelerde internet bağlantılarını mümkün kılar.

Gelişmiş Özellikler: Modern DSLAM cihazları, IP yönlendirme, QoS (Quality of Service) ve diğer gelişmiş ağ yönetim özelliklerini de destekleyebilir.

DSLAM’dan Sonraki Aşamalar

1. POP (Point of Presence) Noktası

Tanım: ISS’nin ağının, müşterilere hizmet sunduğu fiziksel yeridir. POP, internet trafiğinin merkez ofislerle veya diğer POP noktalarıyla bağlantı kurduğu yerdir.

Fonksiyon: Verileri yönlendirir ve internet bağlantısını sağlar. POP noktasında, çeşitli ağ cihazları ve yönlendiriciler bulunur.

2. Backbone (Ana Hat) Ağı

Tanım: İnternetin ana veri yollarıdır. Backbone, yüksek kapasiteli veri bağlantılarını ve uzun mesafeli iletişim ağlarını kapsar.

Fonksiyon: Büyük veri akışlarını taşır ve ağlar arasında bağlantı sağlar. Genellikle fiber optik kablolar kullanılarak yüksek hızda veri iletimi gerçekleştirilir.

3. Redback ve Diğer Ağ Donanımları

Redback: Redback Networks, bir zamanlar ağ donanımları ve yönlendiricileri üretmiş bir şirkettir. Bugün, Ericsson’un bir parçasıdır ve genellikle geniş bant yönlendiricileri ve ağ yönetim çözümleri sunar.

Fonksiyon: Redback cihazları, büyük veri merkezlerinde ve ISP ağlarında kullanılarak veri iletimini ve ağ yönetimini optimize eder.

Diğer Ağ Donanımları:

• Yönlendiriciler: Veriyi doğru yollarla yönlendirir ve ağlar arasındaki bağlantıyı sağlar.
• Anahtarlar (Switches): Veriyi ağ içindeki cihazlara iletir ve ağ trafiğini yönetir.

Özet

DSLAM: DSL sinyallerini toplar ve merkez ofise yönlendirir.

POP Noktası: ISS’nin veri ve internet trafiği için kullanılan fiziksel konumudur.

Backbone: İnternetin yüksek kapasiteli ana veri yollarıdır.

Redback: Ağ donanımı sağlayan bir markadır ve geniş bant çözümleri sunar.

GSM Mobil Yedeklilik Nedir?

Giriş

GSM mobil yedeklilik, ağ bağlantılarının kesintisiz bir şekilde devam etmesini sağlamak amacıyla kullanılan bir yöntemdir. Bu yöntem, GSM (Global System for Mobile Communications) teknolojisi üzerinden sağlanan mobil ağları içerir ve genellikle ana internet bağlantısının yedeği olarak kullanılır.

GSM Mobil Yedekliliğin Temel Özellikleri

• Kapsama Alanı: GSM mobil yedeklilik, geniş kapsama alanı sağlar. Mobil operatörlerin sağladığı geniş kapsama alanı sayesinde, internet bağlantısı ve diğer veri hizmetleri sürekli olarak erişilebilir olur.
• Yedeklilik ve Güvenilirlik: Ana internet bağlantısında bir kesinti olduğunda, GSM mobil yedeklilik devreye girerek kesintisiz bir bağlantı sağlar.
• Hız ve Performans: Mobil yedeklilik, genellikle 4G LTE ve 5G ağları kullanılarak yüksek hızlarda veri iletimi sağlar.
• Kurulum ve Konfigürasyon: Kolay kurulum ve hızlı konfigürasyon imkanı sunar, bu da ağ yönetimini ve bakımını basitleştirir.

Kullanım Alanları

• Ağ Kesintileri: Ana internet bağlantısında yaşanan kesintilerde yedekleme sağlar.
• Acil Durumlar: Acil durumlarda kritik iletişim hizmetlerinin devamını sağlar.
• Uzaktan Çalışma: Uzaktan çalışma ve gezici ekipler için güvenilir bir bağlantı sağlar.

DHCP Nedir?

Giriş

Dynamic Host Configuration Protocol (DHCP), bir ağ üzerindeki cihazlara dinamik olarak IP adresleri ve diğer ağ yapılandırma bilgilerini atayan bir protokoldür. DHCP, ağ yöneticilerinin IP adreslerinin manuel olarak yapılandırılmasını gerektirmeden cihazların ağa bağlanmasını sağlar.

DHCP’in Temel Özellikleri

• Dinamik IP Atama: DHCP, cihazlara otomatik olarak geçici IP adresleri atar. Bu adresler genellikle bir süre sonra yenilenir.
• Yapılandırma Bilgileri: IP adresinin yanı sıra, cihazlara ağ geçidi, DNS sunucuları ve diğer ağ bilgileri de sağlar.
• Ağ Yönetimi: Ağ yöneticileri, IP adres havuzlarını ve yapılandırmaları merkezi bir noktadan yönetebilirler.

DHCP Süreci

1. Discover: Cihaz, ağ üzerindeki DHCP sunucularını bulmak için bir “discover” mesajı gönderir.
2. Offer: DHCP sunucuları, cihazın IP adresi talebine yanıt olarak bir “offer” mesajı gönderir.
3. Request: Cihaz, bir sunucudan gelen IP adresini kabul etmek için “request” mesajı gönderir.
4. Acknowledge: Sunucu, IP adresini onaylayan bir “acknowledge” mesajı gönderir ve yapılandırma bilgilerini sağlar.

GSM Mobil İnternet Nedir?

Giriş

GSM mobil internet, GSM (Global System for Mobile Communications) ağları üzerinden sağlanan internet bağlantısını ifade eder. Bu teknoloji, mobil cihazlar aracılığıyla geniş bant internet erişimi sağlar.

GSM Mobil İnternet Teknolojileri

• 2G (GPRS ve EDGE): GPRS (General Packet Radio Service) ve EDGE (Enhanced Data rates for GSM Evolution), 2G GSM ağları üzerinde veri iletimi sağlar. Bu teknolojiler, düşük hızlarda internet erişimi sunar.
• 3G (UMTS ve HSPA): 3G ağları, UMTS (Universal Mobile Telecommunications System) ve HSPA (High-Speed Packet Access) teknolojileri ile daha yüksek veri hızları sağlar.
• 4G (LTE): 4G LTE (Long-Term Evolution), yüksek hızda veri iletimi sunar ve daha düşük gecikme süreleri sağlar.
• 5G: 5G, daha yüksek hızlar, daha düşük gecikme süreleri ve daha geniş bağlantı kapasiteleri sunar.

Avantajlar

• Taşınabilirlik: Mobil internet, herhangi bir yerden erişim sağlar.
• Hız ve Performans: LTE ve 5G teknolojileri ile yüksek hızlarda internet erişimi sağlar.
• Kolay Kurulum: Mobil internet bağlantısı, genellikle taşınabilir modemler veya SIM kartlar aracılığıyla kolayca kurulabilir.

RSSI, RSRP, RSRQ, SINR ve RSCP Nedir?

Giriş

RSSI (Received Signal Strength Indicator), RSRP (Reference Signal Received Power), RSRQ (Reference Signal Received Quality), SINR (Signal to Interference plus Noise Ratio) ve RSCP (Received Signal Code Power) gibi terimler, mobil iletişim ağlarında sinyal kalitesini ve gücünü ölçen parametrelerdir. Bu ölçümler, ağ performansını değerlendirmek ve optimizasyon yapmak için kullanılır.

RSSI (Received Signal Strength Indicator)

Nedir?: RSSI, bir mobil cihazın aldığı sinyalin gücünü ölçen bir parametredir. Genellikle dBm (desibel-miliwatt) cinsinden ifade edilir.

Referans Değerler:

• -30 dBm ile -50 dBm: Mükemmel sinyal gücü.
• -50 dBm ile -70 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -70 dBm ile -90 dBm: Zayıf sinyal, internet hızları düşebilir.
• -90 dBm’in altında: Çok zayıf sinyal, bağlantı sorunları yaşanabilir.

RSRP (Reference Signal Received Power)

Nedir?: RSRP, LTE (Long-Term Evolution) ağlarında kullanılan bir ölçümdür. Referans sinyalinin gücünü ifade eder. dBm cinsinden ölçülür.

Referans Değerler:

• -80 dBm ile -90 dBm: Mükemmel sinyal gücü.
• -90 dBm ile -100 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -100 dBm ile -110 dBm: Zayıf sinyal, bağlantı kalitesi düşebilir.
• -110 dBm’in altında: Çok zayıf sinyal, veri bağlantısı sorunları yaşanabilir.

RSRQ (Reference Signal Received Quality)

Nedir?: RSRQ, LTE ağlarında kullanılan bir ölçümdür. Alınan referans sinyalinin kalitesini ölçer ve sinyal gücü ile sinyal gürültü oranı arasında bir ilişkiyi ifade eder. Genellikle dB (desibel) cinsinden ölçülür.

Referans Değerler:

• -10 dB ile -15 dB: Mükemmel sinyal kalitesi.
• -15 dB ile -20 dB: İyi sinyal kalitesi.
• -20 dB ile -25 dB: Orta düzeyde sinyal kalitesi.
• -25 dB’in altında: Zayıf sinyal kalitesi, performans sorunları olabilir.

SINR (Signal to Interference plus Noise Ratio)

Nedir?: SINR, sinyalin parazit ve gürültüye oranını ölçen bir parametredir. Yüksek SINR değerleri, daha iyi bağlantı kalitesini gösterir. dB cinsinden ölçülür.

Referans Değerler:

• 20 dB ve üzeri: Mükemmel bağlantı kalitesi.
• 15 dB ile 20 dB: İyi bağlantı kalitesi.
• 10 dB ile 15 dB: Orta düzeyde bağlantı kalitesi.
• 10 dB’in altında: Zayıf bağlantı kalitesi, performans sorunları olabilir.

RSCP (Received Signal Code Power)

Nedir?: RSCP, UMTS (Universal Mobile Telecommunications System) ağlarında kullanılan bir ölçümdür. Alınan sinyalin gücünü ifade eder. dBm cinsinden ölçülür.

Referans Değerler:

• -50 dBm ile -70 dBm: Mükemmel sinyal gücü.
• -70 dBm ile -85 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -85 dBm ile -100 dBm: Zayıf sinyal, bağlantı kalitesi düşebilir.
• -100 dBm’in altında: Çok zayıf sinyal, veri bağlantısı sorunları yaşanabilir.

Sonuç

Bu makalede, Cisco ADSL, GSM mobil yedeklilik, DHCP, GSM mobil internet ve mobil iletişim teknolojilerindeki sinyal ölçüm parametreleri hakkında detaylı bilgiler sunulmuştur. Her bir teknolojinin ve ölçüm parametresinin kendine özgü avantajları ve kullanım alanları bulunmaktadır. Bu bilgiler, ağ yönetimi, performans değerlendirmesi ve optimizasyon süreçlerinde önemli bir rol oynamaktadır.
