Cisco router da İnternete Bağlanmak için NAT

NAT (Network Address Translation) Nedir?

Network Address Translation (NAT), ağlar arasında IP adreslerini dönüştürmek için kullanılan bir teknolojidir. NAT, özellikle yerel (private) ağların internete çıkışında yaygın olarak kullanılır. Yerel ağlarda kullanılan IP adresleri, genellikle internet üzerinde geçerli olmayan, RFC 1918 tarafından tanımlanmış özel IP aralıklarıdır. Bu adresler internet üzerinde yönlendirilemediği için, yerel ağdaki cihazların internete erişim sağlamak amacıyla NAT kullanılarak IP adreslerinin dönüştürülmesi gerekir.

NAT Neden Yapılır?

1. IP Adresi Tasarrufu: İnternet üzerindeki IPv4 adreslerinin sınırlı olması nedeniyle, NAT, birçok cihazın tek bir genel (public) IP adresi kullanarak internete çıkmasına olanak tanır. Bu, IPv4 adreslerinin daha verimli kullanılmasını sağlar.

2. Güvenlik: NAT, yerel ağdaki cihazların gerçek IP adreslerini gizleyerek dış dünyaya karşı bir güvenlik katmanı ekler. Bu sayede dışarıdan gelen istenmeyen erişim taleplerine karşı bir koruma sağlar.

3. Ağ Gizliliği: NAT, yerel ağdaki IP adreslerinin dış dünyaya görünmesini engeller. Bu da yerel ağın yapısının ve içindeki cihazların IP adreslerinin gizlenmesine yardımcı olur.

4. Kolay Ağ Yönetimi: NAT, ağ yöneticilerine yerel ağın IP yapısını internetten bağımsız olarak düzenleme esnekliği sağlar. Yerel ağda yapılan değişiklikler internete çıkış yapan IP adresini etkilemez.

NAT Çeşitleri

1. Statik NAT: Bir yerel (private) IP adresi ile bir genel (public) IP adresi arasında bire bir eşleşme yapılır. Bu yöntemde, her cihazın internete erişimi için sabit bir genel IP adresi kullanılır. Statik NAT genellikle sunucular için kullanılır.

2. Dinamik NAT: Bir grup yerel IP adresi, bir havuzdaki genel IP adresleri ile eşleştirilir. İnternete erişim isteyen cihazlar, dinamik olarak bu havuzdan bir IP adresi alır. Bu yöntem, statik NAT’a göre daha esnektir, ancak her zaman yeterli sayıda genel IP adresi olması gerekmektedir.

3. PAT (Port Address Translation) veya NAT Overload: Aynı genel IP adresi birden fazla yerel IP adresi tarafından kullanılabilir. Bu yöntem, NAT’ın en yaygın kullanılan şeklidir. PAT, IP adresine ek olarak port numaralarını da kullanarak birden fazla cihazın aynı anda aynı genel IP adresi ile internete çıkmasını sağlar.

NAT’ın Çalışma Prensibi

NAT, IP paketlerinin başlıklarını (header) değiştirerek çalışır. Bir cihaz internete bağlanmak istediğinde, cihazın yerel IP adresi NAT cihazı tarafından genel bir IP adresine dönüştürülür. Aynı zamanda, NAT cihazı, bağlantı bilgilerini (IP adresi, port numarası) bir tabloya kaydeder. Bu tablo, geri gelen veri paketlerinin hangi cihaza yönlendirileceğini belirlemek için kullanılır.

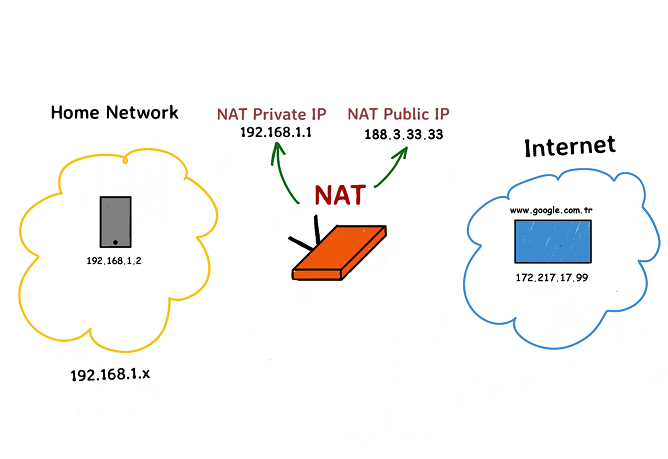

Örneğin, bir cihaz yerel ağda 192.168.1.10 IP adresine sahip ve bir web sitesine bağlanmak istiyor. NAT cihazı bu cihazın IP adresini genel IP adresine (örneğin, 203.0.113.5) dönüştürür ve web sitesine gönderir. Web sitesi, 203.0.113.5 IP adresine veri gönderir ve NAT cihazı bu veriyi orijinal cihazın (192.168.1.10) IP adresine geri dönüştürerek veri paketini doğru cihaza iletir.

NAT Kullanım Alanları

• Ev ve Küçük İşletme Ağları: Router’lar genellikle NAT’ı kullanarak evlerdeki veya küçük işletmelerdeki cihazların tek bir genel IP adresi ile internete çıkmasını sağlar.

• Kurumsal Ağlar: Büyük şirketler, ağ güvenliğini ve IP adresi yönetimini kolaylaştırmak için NAT kullanır.

• Veri Merkezleri: NAT, veri merkezlerinde sanal makinelerin veya sunucuların internete çıkışını yönetmek için kullanılır.

NAT’ın Dezavantajları

• Bağlantı Takibi: NAT, gelen ve giden her bağlantıyı takip etmek zorundadır. Bu, özellikle yoğun ağ trafiği altında NAT cihazının performansını etkileyebilir.

• End-to-End Bağlantı Problemleri: NAT, iki uç cihazın doğrudan iletişime geçmesini zorlaştırabilir. Bu nedenle, bazı uygulamalar (örneğin, VoIP, P2P) NAT ile çalışmakta zorluk yaşayabilir.

• IPv6 Uyumluluğu: NAT, IPv4 ağları için tasarlanmıştır. IPv6’nın benimsenmesi ile birlikte NAT’ın kullanımına gerek kalmaması hedeflenmektedir, çünkü IPv6 daha geniş bir IP adresleme alanı sunar.

Sonuç

NAT, ağ güvenliği, IP adresi tasarrufu ve ağ yönetimi açısından çok önemli bir teknolojidir. İnternetin ilk günlerinden bu yana yaygın olarak kullanılmış ve günümüzde de IPv4 ağlarında temel bir işlev görmektedir. Ancak, IPv6’nın yaygınlaşması ile birlikte, NAT’ın kullanımı zamanla azalabilir. Yine de, NAT’ın avantajları ve yaygınlığı, ağ yöneticileri için vazgeçilmez bir araç olmaya devam etmektedir.

Örnek Konfigürasyon


hostname Cisco
!
!
controller VDSL 0/3/0
!
!
interface ATM0/3/0
no ip address
shutdown
atm oversubscribe factor 2
!
interface Ethernet0/3/0
no shutdown
no ip address
no negotiation auto
!
interface Ethernet0/3/0.35
encapsulation dot1Q 35
pppoe enable group global
pppoe-client dial-pool-number 1
!
interface Dialer0
mtu 1492
ip address negotiated
encapsulation ppp
ip tcp adjust-mss 1400
dialer pool 1
dialer-group 1
no cdp enable
ppp authentication pap callin
ppp pap sent-username cisco@cisco password 0 1234567
ppp ipcp dns request
ip nat outside
!
ip forward-protocol nd
ip http server
ip http authentication local
ip http secure-server
ip route 0.0.0.0 0.0.0.0 Dialer0
!
interface Vlan1
ip address 192.168.1.1 255.255.255.0
ip nat inside
!
ip dhcp pool LAN
network 192.168.1.0 255.255.255.0
default-router 192.168.1.1
dns-server 8.8.8.8 8.8.4.4
!
ip access-list standard 10
permit 192.168.1.0 0.0.0.255
!
ip nat inside source list 10 interface Dialer0 overload

1. hostname Cisco

• Açıklama: Bu komut, yönlendiricinin adını Cisco olarak ayarlar. Yönlendiricinin adı, komut satırı isteminde görünür ve ağ yöneticileri tarafından yönetim amacıyla kullanılır.

2. controller VDSL 0/3/0

• Açıklama: Bu komut, VDSL (Very-high-bit-rate Digital Subscriber Line) arayüzünü yapılandırmak için kullanılır. VDSL, yüksek hızlı geniş bant internet bağlantısı sunan bir DSL teknolojisidir. 0/3/0, belirli bir fiziksel VDSL arayüzünü ifade eder.

3. interface ATM0/3/0

• Açıklama: Bu komut, ATM0/3/0 adlı Asynchronous Transfer Mode (ATM) arayüzünü seçer. ATM, verilerin hücreler halinde iletildiği bir ağ teknolojisidir. DSL bağlantıları genellikle ATM üzerinden çalışır.

• Alt Komutlar:

  • no ip address: Bu arayüz için bir IP adresi atanmaz.
  • shutdown: Bu arayüz devre dışı bırakılır.
  • atm oversubscribe factor 2: ATM trafiği için aşırı abonelik faktörünü ayarlar. Bu, trafiğin belirli bir faktörle (burada 2) paylaşıldığını belirtir.

4. interface Ethernet0/3/0

• Açıklama: Bu komut, Ethernet0/3/0 adlı Ethernet arayüzünü seçer. Ethernet, LAN bağlantıları için yaygın olarak kullanılan bir teknolojidir.

• Alt Komutlar:

  • no shutdown: Arayüz etkinleştirilir.
  • no ip address: Bu arayüz için bir IP adresi atanmaz.
  • no negotiation auto: Otomatik bağlantı hızı ve duplex müzakeresi devre dışı bırakılır. Bu, hızı ve duplex ayarlarını manuel olarak yapılandırmayı gerektirir.

5. interface Ethernet0/3/0.35

• Açıklama: Bu komut, Ethernet0/3/0 arayüzünün alt arayüzü olan Ethernet0/3/0.35’i yapılandırır. Alt arayüzler, bir fiziksel arayüzü birden fazla sanal arayüze ayırmak için kullanılır.

• Alt Komutlar:

  • encapsulation dot1Q 35: Alt arayüzün IEEE 802.1Q VLAN etiketleme protokolünü kullanarak yapılandırıldığını belirtir. 35, VLAN ID’sini ifade eder.
  • pppoe enable group global: PPPoE (Point-to-Point Protocol over Ethernet) yapılandırmasını etkinleştirir.
  • pppoe-client dial-pool-number 1: PPPoE istemcisini dial-pool 1 ile ilişkilendirir.

6. interface Dialer0

• Açıklama: Bu komut, PPP (Point-to-Point Protocol) üzerinden sanal bir arayüz olan Dialer0’ı seçer. Bu arayüz, PPPoE istemcisi tarafından kullanılan sanal bir arayüzdür.

• Alt Komutlar:

  • mtu 1492: Maximum Transmission Unit (MTU) boyutunu 1492 bayt olarak ayarlar. Bu, verinin birim zamanda iletilebileceği en büyük paket boyutudur.
  • ip address negotiated: IP adresinin PPP bağlantısı sırasında dinamik olarak atanacağını belirtir.
  • encapsulation ppp: Arayüzü PPP ile kapsüllemeyi belirtir.
  • ip tcp adjust-mss 1400: TCP bağlantılarında MSS (Maximum Segment Size) değerini 1400 bayt olarak ayarlar.
  • dialer pool 1: Bu arayüzü dialer pool 1 ile ilişkilendirir.
  • dialer-group 1: Bu arayüzü dialer-group 1 ile ilişkilendirir, bu da hangi trafiğin arayüz üzerinden geçeceğini belirler.
  • no cdp enable: Cisco Discovery Protocol (CDP) bu arayüzde devre dışı bırakılır.
  • ppp authentication pap callin: Gelen çağrılar için PPP PAP (Password Authentication Protocol) kimlik doğrulaması yapılandırılır.
  • ppp pap sent-username cisco@cisco password 0 1234567: PPP PAP için kullanıcı adı ve şifre belirlenir.
  • ppp ipcp dns request: PPP üzerinden DNS sunucularını istemeyi etkinleştirir.
  • ip nat outside: Bu arayüzün NAT dış arayüzü olarak ayarlandığını belirtir.

7. ip forward-protocol nd

• Açıklama: IP ağında yönlendirme protokollerinin (burada Neighbor Discovery – ND) yönlendirilmesine izin verir.

8. ip http server

• Açıklama: Yönlendirici üzerinde bir HTTP sunucusu başlatır, böylece cihaz HTTP üzerinden yönetilebilir hale gelir.

9. ip http authentication local

• Açıklama: HTTP sunucusu için kimlik doğrulamanın yerel kullanıcı veritabanı üzerinden yapılacağını belirtir.

10. ip http secure-server

• Açıklama: Yönlendirici üzerinde bir HTTPS sunucusu başlatır, böylece cihaz güvenli HTTP (HTTPS) üzerinden yönetilebilir hale gelir.

11. ip route 0.0.0.0 0.0.0.0 Dialer0

• Açıklama: Tüm trafiği (varsayılan rota) Dialer0 arayüzüne yönlendiren bir statik rota oluşturur. Bu, yönlendiricinin internet trafiğini PPPoE bağlantısı üzerinden yönlendirmesini sağlar.

12. interface Vlan1

• Açıklama: Bu komut, yerel ağdaki cihazlar için kullanılan Vlan1 arayüzünü seçer. VLAN, bir ağdaki cihazları mantıksal olarak ayırmak için kullanılır.

• Alt Komutlar:

  • ip address 192.168.1.1 255.255.255.0: Vlan1 arayüzüne 192.168.1.1 IP adresini ve 255.255.255.0 alt ağ maskesini atar. Bu, yerel ağın gateway adresidir.
  • ip nat inside: Bu arayüzü NAT iç arayüzü olarak ayarlar. Yerel ağdan gelen trafiğin NAT işlemi için kullanılacağını belirtir.

13. ip dhcp pool LAN

• Açıklama: DHCP sunucusu için bir IP adres havuzu (LAN) oluşturur. Bu, yerel ağdaki cihazlara dinamik olarak IP adresleri atanmasını sağlar.

• Alt Komutlar:

  • network 192.168.1.0 255.255.255.0: DHCP sunucusunun 192.168.1.0/24 ağına IP adresleri atayacağını belirtir.
  • default-router 192.168.1.1: DHCP tarafından atanacak IP adresleri için varsayılan gateway olarak 192.168.1.1 IP adresini belirler.
  • dns-server 8.8.8.8 8.8.4.4: DHCP tarafından atanan cihazlara Google DNS sunucularını (8.8.8.8 ve 8.8.4.4) belirtir.

14. ip access-list standard 10

• Açıklama: Standart bir IP erişim listesi oluşturur. Bu erişim listesi, hangi trafiğin NAT işlemi için kullanılacağını belirlemek için kullanılır.

• Alt Komutlar:

  • permit 192.168.1.0 0.0.0.255: 192.168.1.0/24 ağına izin verir. Bu, yerel ağdaki cihazların internete çıkmasına izin veren bir kuraldır.

15. ip nat inside source list 10 interface Dialer0 overload

• Açıklama: NAT yapılandırmasını gerçekleştirir. Bu komut, 10 numaralı erişim listesindeki trafiği Dialer0 arayüzü üzerinden NAT yapar. overload parametresi, PAT (Port Address Translation) kullanarak çok sayıda yerel IP adresinin tek bir genel IP adresi üzerinden internete çıkmasına olanak tanır.

Bu yapılandırma, bir Cisco yönlendiricisinin internete çıkışını, NAT işlemlerini, DHCP sunucusunu ve VLAN yapılandırmasını içerir. Bu tür yapılandırmalar, küçük ve orta ölçekli ağlar için tipik olarak kullanılır.

VDSL Nedir?

VDSL (Very-high-bit-rate Digital Subscriber Line), geniş bant internet erişimi sağlamak için kullanılan bir DSL (Digital Subscriber Line) teknolojisidir. VDSL, klasik DSL teknolojilerinden biri olan VDSL’den (Asymmetric Digital Subscriber Line) daha yüksek veri hızları sunar. Özellikle internet hızlarının önem kazandığı günümüzde, VDSL, kullanıcılara daha yüksek indirme ve yükleme hızları sağlamak amacıyla geliştirilmiştir.

VDSL’nin Anlamı ve Amacı

VDSL’nin temel amacı, mevcut bakır telefon hatları üzerinden yüksek hızlı internet bağlantısı sunmaktır. VDSL, fiber optik altyapıya yakın konumlarda bulunan kullanıcılar için tasarlanmıştır ve kısa mesafelerde çok yüksek hızlar sunabilir. Bu teknoloji, internet servis sağlayıcılarının (ISP’ler) geniş bant hizmetlerini genişletmelerine ve geliştirmelerine olanak tanır, böylece kullanıcılara daha iyi bir internet deneyimi sunar.

VDSL’nin Kullanım Amacı

VDSL’nin kullanım amacı, çeşitli internet tabanlı hizmetlerin kullanıcıya hızlı ve verimli bir şekilde sunulmasını sağlamaktır. Özellikle aşağıdaki alanlarda VDSL yaygın olarak kullanılır:

1. Yüksek Hızlı İnternet Erişimi: VDSL, yüksek hızda veri indirme ve yükleme imkanı sunarak, ev ve iş yerlerindeki kullanıcıların ihtiyaçlarını karşılar.

2. IPTV ve Video Streaming: Yüksek bant genişliği sayesinde VDSL, yüksek çözünürlüklü video içeriklerin (4K, 8K) sorunsuz bir şekilde izlenmesini sağlar.

3. VoIP ve Video Konferans: VDSL, düşük gecikme süresi ve yüksek hızlar ile ses ve video iletişimi için uygun bir platform sağlar.

4. Online Oyunlar: VDSL, düşük ping süreleri ve yüksek veri hızları ile çevrimiçi oyunlarda daha iyi bir deneyim sunar.

VDSL Nasıl Çalışır?

VDSL, mevcut bakır telefon hatları üzerinden veri iletimi yapar. Çalışma prensibi, bakır kabloların taşıyabileceği frekans spektrumunu kullanarak, yüksek hızda veri iletimini sağlamaktır. VDSL, veri iletimi için yüksek frekanslar kullanır, bu da kısa mesafelerde çok yüksek hızların elde edilmesine olanak tanır.

Çalışma Aşamaları:

1. DSLAM (Digital Subscriber Line Access Multiplexer): VDSL, telefon santralinde bulunan DSLAM cihazı aracılığıyla çalışır. DSLAM, birden fazla kullanıcıdan gelen sinyalleri toplar ve internet servis sağlayıcısına yönlendirir.

2. Frekans Ayırma: VDSL, ses ve veri sinyallerini ayırmak için farklı frekans bantlarını kullanır. Bu sayede, internet bağlantısı ve telefon görüşmeleri aynı anda gerçekleştirilebilir.

3. Downstream ve Upstream: VDSL, asimetrik veri iletimi sağlar. Yani, genellikle indirme (downstream) hızları yükleme (upstream) hızlarından daha yüksektir. Ancak VDSL, simetrik hızlar sunabilen VDSL2 gibi varyantlar da sunar.

VDSL Hat Parametreleri

VDSL performansı, hat parametrelerine bağlı olarak değişiklik gösterebilir. En önemli VDSL hat parametreleri şunlardır:

1. Attenuation (Zayıflama): Hat üzerindeki sinyalin zayıflama derecesini gösterir. Zayıflama ne kadar düşükse, bağlantı kalitesi o kadar iyidir. Zayıflama, genellikle mesafeyle artar.

2. Signal-to-Noise Ratio (SNR) Margin: Sinyalin gürültüye oranını belirtir. SNR margin ne kadar yüksekse, bağlantı o kadar stabildir. Düşük SNR margin, bağlantı sorunlarına yol açabilir.

3. Sync Speed (Senkronizasyon Hızı): Modemin DSLAM ile senkronize olduğu hızdır. Bu hız, hattın maksimum kapasitesini belirler.

4. Line Rate: İndirme ve yükleme hızlarını belirler. Bu hız, hat kalitesine ve mesafeye göre değişir.

5. Maximum Attainable Rate: Hattın mevcut koşullar altında sağlayabileceği en yüksek hızdır. Bu hız, senkronizasyon hızından genellikle daha yüksektir.

Sonuç

VDSL, mevcut bakır hat altyapısını kullanarak yüksek hızlı internet erişimi sağlamak için geliştirilmiş bir teknolojidir. Gelişmiş bant genişliği ve düşük gecikme süresi ile VDSL, modern dijital hizmetler için ideal bir çözümdür. Hat parametreleri, VDSL performansını etkileyen kritik faktörlerdir ve kullanıcı deneyimi üzerinde doğrudan etkiye sahiptir.

Hat Değerleri ve Referans Aralıkları

SNR Değerleri:

• En Düşük: 6 dB (İyi bir performans için yeterli olmayabilir, sinyal kalitesi düşük olabilir.)
• En Yüksek: 30 dB ve üzeri (Mükemmel sinyal kalitesi, çok iyi bir bağlantı sağlar.)

Attenuation Değerleri:

• En Düşük: 0-10 dB (Kısa mesafelerde, sinyal kaybı minimum.)
• En Yüksek: 30 dB ve üzeri (Uzun mesafelerde, sinyal kaybı yüksek.)

Mesafeye Göre Değerler

Kısa Mesafeler (0-2 km):

• SNR: Genellikle 20 dB ve üzeri.
• Attenuation: Genellikle 0-10 dB.

Orta Mesafeler (2-5 km):

• SNR: 15-20 dB arası.
• Attenuation: 10-20 dB arası.

Uzun Mesafeler (5 km ve üzeri):

• SNR: 10-15 dB arası.
• Attenuation: 20-30 dB ve üzeri.

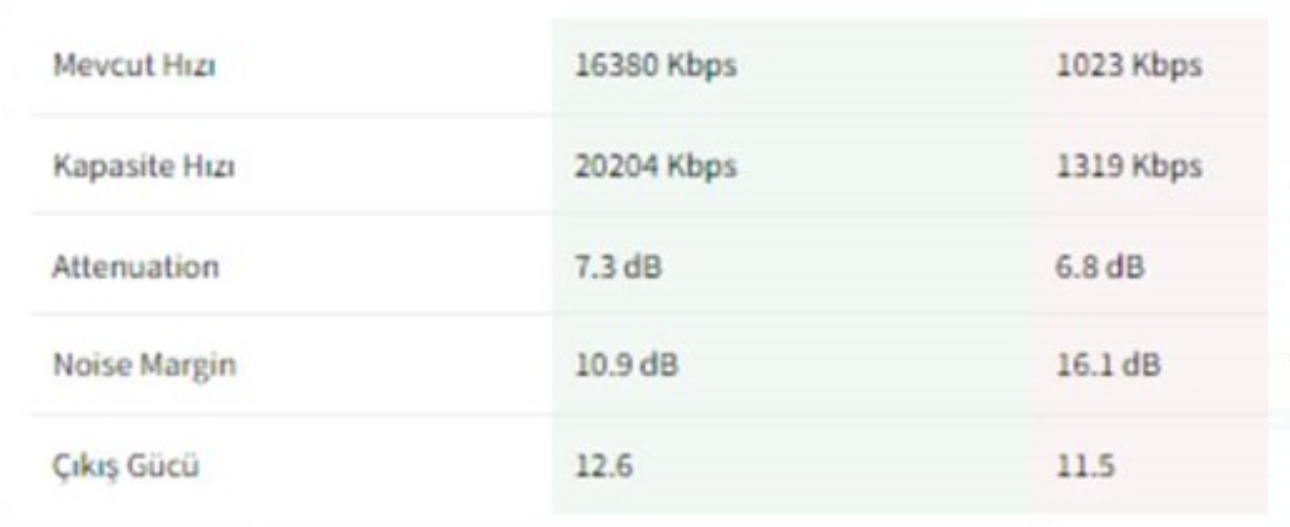

DSL Bağlantı Verileri Açıklaması

Bu veriler, DSL (Digital Subscriber Line) bağlantısının performansını değerlendirmeye yönelik çeşitli ölçümleri temsil eder. İşte her bir terimin anlamı:

Mevcut Hızı

Bu, DSL bağlantısının anlık veri iletim hızlarını gösterir.

• 16380 Kbps (İndirme Hızı): Bu, bağlantının veri indirme hızıdır (yani, internet üzerinden verileri alırken ulaşılan hız). 16.38 Mbps’ye eşdeğerdir.
• 1023 Kbps (Yükleme Hızı): Bu, bağlantının veri yükleme hızıdır (yani, internet üzerinden verileri gönderirken ulaşılan hız). 1.02 Mbps’ye eşdeğerdir.

Kapasite Hızı

Bu, bağlantının maksimum kapasite hızını gösterir.

• 20204 Kbps (İndirme Kapasitesi): Bu, bağlantının teorik olarak ulaşıabileceği maksimum indirme hızıdır. 20.20 Mbps’ye eşdeğerdir.
• 1319 Kbps (Yükleme Kapasitesi): Bu, bağlantının teorik olarak ulaşıabileceği maksimum yükleme hızıdır. 1.32 Mbps’ye eşdeğerdir.

Attenuation (Zayıflama)

Bu, sinyalin mesafe boyunca ne kadar zayıfladığını ölçer. Daha düşük değerler daha iyi sinyal kalitesi anlamına gelir.

• 7.3 dB (İndirme): İndirme sinyalinin zayıflama miktarı. Daha düşük değerler, sinyalin daha güçlü olduğu anlamına gelir.
• 6.8 dB (Yükleme): Yükleme sinyalinin zayıflama miktarı. Daha düşük değerler, sinyalin daha güçlü olduğu anlamına gelir.

Noise Margin (Gürültü Marjı)

Bu, sinyalin gürültüye karşı ne kadar dayanıklı olduğunu gösterir. Daha yüksek değerler, sinyalin gürültüye karşı daha dayanıklı olduğu anlamına gelir.

• 10.9 dB (İndirme): İndirme sinyalinin gürültüye karşı dayanıklılığı.
• 16.1 dB (Yükleme): Yükleme sinyalinin gürültüye karşı dayanıklılığı.

Çıkış Gücü

DSL sinyalinin telefon hattına uygulanan güç miktarıdır. Genellikle daha yüksek çıkış gücü, daha güçlü bir sinyal anlamına gelir.

• 12.6 dB: İndirme yönündeki çıkış gücü.
• 11.5 dB: Yükleme yönündeki çıkış gücü.

Özet

SNR ve Noise Margin değerleri, sinyalin kalitesini ve gürültüye karşı dayanıklılığını belirler. Yüksek değerler sinyal kalitesinin iyi olduğunu, düşük değerler ise sinyalin kalitesiz olduğunu gösterir.

Attenuation, sinyalin iletim sırasında ne kadar zayıfladığını belirtir. Daha düşük attenuation değerleri daha iyi sinyal kalitesi sağlar.

Bu parametrelerin her biri, DSL, VDSL, veya diğer iletişim teknolojileri için sinyal kalitesinin değerlendirilmesinde kritik rol oynar.

DSL Hatlarının Modemden Saha Dolabına Kadar Olan Aşama

1. Modemden Ankastre Kutusuna

Modem: DSL sinyallerini dijital verilere çeviren cihazdır. Kullanıcıların evlerinde veya işyerlerinde bulunur ve genellikle telefon hattına bağlanır.

Bağlantı: Modem, telefon hattı aracılığıyla sinyali ankastre kutusuna iletir. Bu noktada sinyal, bina içindeki daha geniş bir dağıtım ağına yönlendirilir.

2. Ankastre Kutusundan Saha Dolabına

Ankastre Kutusu:

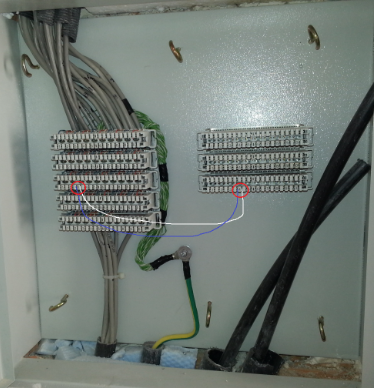

Tanım: Bina içinde veya dış cephesinde bulunan bir bağlantı kutusudur. Sinyalin, saha dolabından gelen ana sinyali bina içindeki farklı hatlara yönlendirmek için kullanılır.

Fonksiyonları: Gelen sinyali, çeşitli telefon hatlarına veya DSL bağlantı noktalarına dağıtır. Ayrıca, hattın dış etkenlerden korunmasına yardımcı olur.

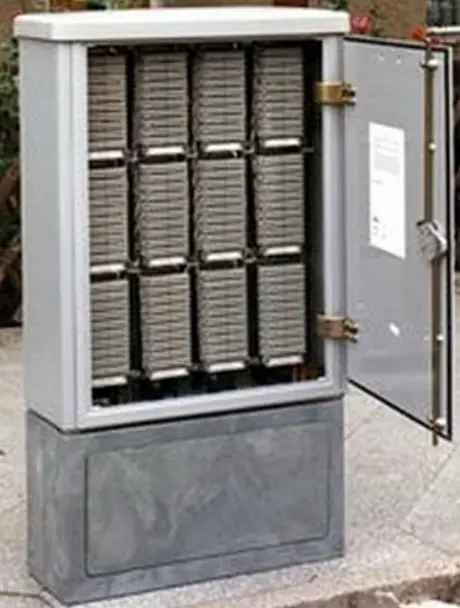

Saha Dolabı:

Tanım: ISS’nin altyapısında, merkezi ofis ile son kullanıcı arasındaki sinyalin yönlendirildiği yerel bir ekipmandır. Genellikle sokak köşelerinde veya bina önlerinde bulunur.

Fonksiyonları: Merkez ofisten gelen ana hat sinyallerini yerel DSL hatlarına veya telefon hatlarına yönlendirir. Sinyali güçlendirebilir ve dağıtım yapabilir.

3. Saha Dolabından Merkez Ofise

Saha Dolabına İletim: Saha dolabındaki sinyal, merkez ofise (ISS’nin veri merkezi) iletilir. Merkez ofis, DSLAM (Digital Subscriber Line Access Multiplexer) cihazını kullanarak birçok kullanıcının sinyallerini toplar ve yönlendirir.

Teknik Bilgiler

Ankastre Kutusu:

Fonksiyon: Telefon hattını veya DSL sinyalini bina içindeki farklı hatlara yönlendirir ve sinyalin dağılmasını sağlar.

Koruma: Dış etkenlerden, özellikle hava koşullarından korur.

Saha Dolabı:

Fonksiyon: Merkez ofisten gelen ana hat sinyallerini yerel hatlara yönlendirir ve gerektiğinde sinyali güçlendirir.

Yerleşim: Sokak köşelerinde veya bina önlerinde bulunur, genellikle hava koşullarına dayanıklı metal kutular şeklindedir.

DSLAM Nedir ve Teknik Detayları

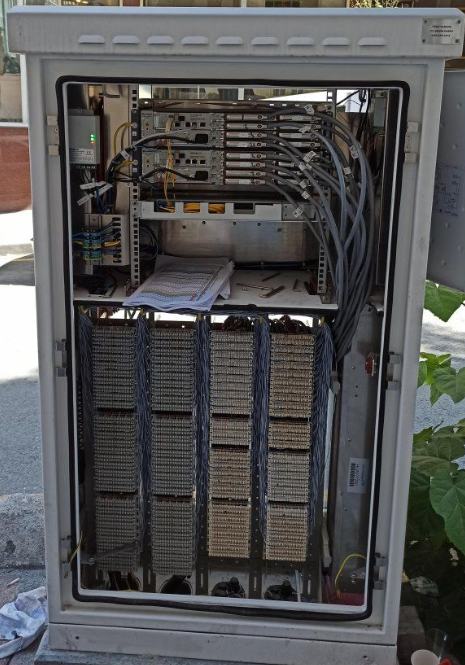

DSLAM (Digital Subscriber Line Access Multiplexer): DSL hatlarından gelen sinyalleri işleyen ve bu sinyalleri daha büyük veri hatlarına yönlendiren bir cihazdır. ISS (İnternet Servis Sağlayıcısı) altyapısında kritik bir bileşen olan DSLAM, çeşitli DSL bağlantılarını merkezi bir noktada toplar ve internet hizmetlerinin verimli bir şekilde sunulmasını sağlar.

DSLAM’ın Teknik Detayları ve DSLAM’dan Sonraki Aşamalar

DSLAM’ın Teknik Detayları

Fonksiyon

Veri Toplama ve Yönlendirme: DSLAM, farklı DSL hatlarından gelen verileri toplar ve bunları tek bir yüksek kapasiteli veri hattına yönlendirir. Bu, birçok ev veya işyerinden gelen internet trafiğinin merkezi bir noktada toplanmasını ve ISS merkez ofisine iletilmesini sağlar.

Sinyal İşleme: DSLAM, kullanıcıların DSL modemlerinden aldığı verileri işleyerek veri akışını optimize eder. Bu işlem sırasında, sinyalin kalitesini artırır ve veri kaybını minimize eder.

Hız ve Kapasite

Hız: DSLAM, veri hızlarını optimize eder ve genellikle 24 Mbps’ye kadar çıkabilen hızlar sunar. Ancak bu hız, kullanıcıların DSL modemlerinin özelliklerine, mesafeye ve hattın kalitesine bağlı olarak değişiklik gösterebilir.

Kapasite: DSLAM, birden fazla DSL hattını destekler ve bu hatlardan gelen veriyi merkezi veri hattına iletebilecek kapasiteye sahiptir. Bu, büyük miktarda kullanıcı verisinin etkin bir şekilde yönetilmesini sağlar.

Yük Dengeleme

Veri Trafiği Yönetimi: DSLAM, birçok DSL hattını bir araya getirerek trafiği dengeler ve daha verimli veri iletimi sağlar. Bu, ağ performansını artırır ve internet hizmetlerinin daha stabil bir şekilde sunulmasına yardımcı olur.

Ağ Performansı: Trafik yoğunluğu ve kullanıcı sayısına göre yük dengeleme yaparak, ağ üzerindeki yükü optimize eder ve yüksek veri hızlarını korur.

Bağlantı

ISS Altyapısı ile Entegrasyon: DSLAM, ISS’nin veri merkezine veya ağ merkezine bağlanır. Bu entegrasyon, DSLAM’dan gelen verilerin ISS’nin yüksek hızlı veri hatlarına yönlendirilmesini sağlar.

Backbone ve POP Noktaları: DSLAM, genellikle bir ISS’nin veri merkezinde yer alır ve bu merkezden veri backbone (omurga) ağlarına yönlendirilir. Bu ağlar üzerinden veri, çeşitli POP (Point of Presence) noktalarına taşınır. POP noktaları, kullanıcıların internet erişimini sağlar ve veri trafiğini yönetir.

Teknik Özellikler

Bağlantı Türleri: DSLAM, VDSL (Very-high-bit-rate Digital Subscriber Line), geniş bant internet erişimi sağlamak için kullanılan gibi farklı DSL teknolojilerini destekler. Bu, çeşitli hız ve kapasitelerde internet bağlantılarını mümkün kılar.

Gelişmiş Özellikler: Modern DSLAM cihazları, IP yönlendirme, QoS (Quality of Service) ve diğer gelişmiş ağ yönetim özelliklerini de destekleyebilir.

DSLAM’dan Sonraki Aşamalar

1. POP (Point of Presence) Noktası

Tanım: ISS’nin ağının, müşterilere hizmet sunduğu fiziksel yeridir. POP, internet trafiğinin merkez ofislerle veya diğer POP noktalarıyla bağlantı kurduğu yerdir.

Fonksiyon: Verileri yönlendirir ve internet bağlantısını sağlar. POP noktasında, çeşitli ağ cihazları ve yönlendiriciler bulunur.

2. Backbone (Ana Hat) Ağı

Tanım: İnternetin ana veri yollarıdır. Backbone, yüksek kapasiteli veri bağlantılarını ve uzun mesafeli iletişim ağlarını kapsar.

Fonksiyon: Büyük veri akışlarını taşır ve ağlar arasında bağlantı sağlar. Genellikle fiber optik kablolar kullanılarak yüksek hızda veri iletimi gerçekleştirilir.

3. Redback ve Diğer Ağ Donanımları

Redback: Redback Networks, bir zamanlar ağ donanımları ve yönlendiricileri üretmiş bir şirkettir. Bugün, Ericsson’un bir parçasıdır ve genellikle geniş bant yönlendiricileri ve ağ yönetim çözümleri sunar.

Fonksiyon: Redback cihazları, büyük veri merkezlerinde ve ISP ağlarında kullanılarak veri iletimini ve ağ yönetimini optimize eder.

Diğer Ağ Donanımları:

• Yönlendiriciler: Veriyi doğru yollarla yönlendirir ve ağlar arasındaki bağlantıyı sağlar.
• Anahtarlar (Switches): Veriyi ağ içindeki cihazlara iletir ve ağ trafiğini yönetir.

Özet

DSLAM: DSL sinyallerini toplar ve merkez ofise yönlendirir.

POP Noktası: ISS’nin veri ve internet trafiği için kullanılan fiziksel konumudur.

Backbone: İnternetin yüksek kapasiteli ana veri yollarıdır.

Redback: Ağ donanımı sağlayan bir markadır ve geniş bant çözümleri sunar.

GSM Mobil Yedeklilik Nedir?

Giriş

GSM mobil yedeklilik, ağ bağlantılarının kesintisiz bir şekilde devam etmesini sağlamak amacıyla kullanılan bir yöntemdir. Bu yöntem, GSM (Global System for Mobile Communications) teknolojisi üzerinden sağlanan mobil ağları içerir ve genellikle ana internet bağlantısının yedeği olarak kullanılır.

GSM Mobil Yedekliliğin Temel Özellikleri

• Kapsama Alanı: GSM mobil yedeklilik, geniş kapsama alanı sağlar. Mobil operatörlerin sağladığı geniş kapsama alanı sayesinde, internet bağlantısı ve diğer veri hizmetleri sürekli olarak erişilebilir olur.
• Yedeklilik ve Güvenilirlik: Ana internet bağlantısında bir kesinti olduğunda, GSM mobil yedeklilik devreye girerek kesintisiz bir bağlantı sağlar.
• Hız ve Performans: Mobil yedeklilik, genellikle 4G LTE ve 5G ağları kullanılarak yüksek hızlarda veri iletimi sağlar.
• Kurulum ve Konfigürasyon: Kolay kurulum ve hızlı konfigürasyon imkanı sunar, bu da ağ yönetimini ve bakımını basitleştirir.

Kullanım Alanları

• Ağ Kesintileri: Ana internet bağlantısında yaşanan kesintilerde yedekleme sağlar.
• Acil Durumlar: Acil durumlarda kritik iletişim hizmetlerinin devamını sağlar.
• Uzaktan Çalışma: Uzaktan çalışma ve gezici ekipler için güvenilir bir bağlantı sağlar.

DHCP Nedir?

Giriş

Dynamic Host Configuration Protocol (DHCP), bir ağ üzerindeki cihazlara dinamik olarak IP adresleri ve diğer ağ yapılandırma bilgilerini atayan bir protokoldür. DHCP, ağ yöneticilerinin IP adreslerinin manuel olarak yapılandırılmasını gerektirmeden cihazların ağa bağlanmasını sağlar.

DHCP’in Temel Özellikleri

• Dinamik IP Atama: DHCP, cihazlara otomatik olarak geçici IP adresleri atar. Bu adresler genellikle bir süre sonra yenilenir.
• Yapılandırma Bilgileri: IP adresinin yanı sıra, cihazlara ağ geçidi, DNS sunucuları ve diğer ağ bilgileri de sağlar.
• Ağ Yönetimi: Ağ yöneticileri, IP adres havuzlarını ve yapılandırmaları merkezi bir noktadan yönetebilirler.

DHCP Süreci

1. Discover: Cihaz, ağ üzerindeki DHCP sunucularını bulmak için bir “discover” mesajı gönderir.
2. Offer: DHCP sunucuları, cihazın IP adresi talebine yanıt olarak bir “offer” mesajı gönderir.
3. Request: Cihaz, bir sunucudan gelen IP adresini kabul etmek için “request” mesajı gönderir.
4. Acknowledge: Sunucu, IP adresini onaylayan bir “acknowledge” mesajı gönderir ve yapılandırma bilgilerini sağlar.

GSM Mobil İnternet Nedir?

Giriş

GSM mobil internet, GSM (Global System for Mobile Communications) ağları üzerinden sağlanan internet bağlantısını ifade eder. Bu teknoloji, mobil cihazlar aracılığıyla geniş bant internet erişimi sağlar.

GSM Mobil İnternet Teknolojileri

• 2G (GPRS ve EDGE): GPRS (General Packet Radio Service) ve EDGE (Enhanced Data rates for GSM Evolution), 2G GSM ağları üzerinde veri iletimi sağlar. Bu teknolojiler, düşük hızlarda internet erişimi sunar.
• 3G (UMTS ve HSPA): 3G ağları, UMTS (Universal Mobile Telecommunications System) ve HSPA (High-Speed Packet Access) teknolojileri ile daha yüksek veri hızları sağlar.
• 4G (LTE): 4G LTE (Long-Term Evolution), yüksek hızda veri iletimi sunar ve daha düşük gecikme süreleri sağlar.
• 5G: 5G, daha yüksek hızlar, daha düşük gecikme süreleri ve daha geniş bağlantı kapasiteleri sunar.

Avantajlar

• Taşınabilirlik: Mobil internet, herhangi bir yerden erişim sağlar.
• Hız ve Performans: LTE ve 5G teknolojileri ile yüksek hızlarda internet erişimi sağlar.
• Kolay Kurulum: Mobil internet bağlantısı, genellikle taşınabilir modemler veya SIM kartlar aracılığıyla kolayca kurulabilir.

RSSI, RSRP, RSRQ, SINR ve RSCP Nedir?

Giriş

RSSI (Received Signal Strength Indicator), RSRP (Reference Signal Received Power), RSRQ (Reference Signal Received Quality), SINR (Signal to Interference plus Noise Ratio) ve RSCP (Received Signal Code Power) gibi terimler, mobil iletişim ağlarında sinyal kalitesini ve gücünü ölçen parametrelerdir. Bu ölçümler, ağ performansını değerlendirmek ve optimizasyon yapmak için kullanılır.

RSSI (Received Signal Strength Indicator)

Nedir?: RSSI, bir mobil cihazın aldığı sinyalin gücünü ölçen bir parametredir. Genellikle dBm (desibel-miliwatt) cinsinden ifade edilir.

Referans Değerler:

• -30 dBm ile -50 dBm: Mükemmel sinyal gücü.
• -50 dBm ile -70 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -70 dBm ile -90 dBm: Zayıf sinyal, internet hızları düşebilir.
• -90 dBm’in altında: Çok zayıf sinyal, bağlantı sorunları yaşanabilir.

RSRP (Reference Signal Received Power)

Nedir?: RSRP, LTE (Long-Term Evolution) ağlarında kullanılan bir ölçümdür. Referans sinyalinin gücünü ifade eder. dBm cinsinden ölçülür.

Referans Değerler:

• -80 dBm ile -90 dBm: Mükemmel sinyal gücü.
• -90 dBm ile -100 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -100 dBm ile -110 dBm: Zayıf sinyal, bağlantı kalitesi düşebilir.
• -110 dBm’in altında: Çok zayıf sinyal, veri bağlantısı sorunları yaşanabilir.

RSRQ (Reference Signal Received Quality)

Nedir?: RSRQ, LTE ağlarında kullanılan bir ölçümdür. Alınan referans sinyalinin kalitesini ölçer ve sinyal gücü ile sinyal gürültü oranı arasında bir ilişkiyi ifade eder. Genellikle dB (desibel) cinsinden ölçülür.

Referans Değerler:

• -10 dB ile -15 dB: Mükemmel sinyal kalitesi.
• -15 dB ile -20 dB: İyi sinyal kalitesi.
• -20 dB ile -25 dB: Orta düzeyde sinyal kalitesi.
• -25 dB’in altında: Zayıf sinyal kalitesi, performans sorunları olabilir.

SINR (Signal to Interference plus Noise Ratio)

Nedir?: SINR, sinyalin parazit ve gürültüye oranını ölçen bir parametredir. Yüksek SINR değerleri, daha iyi bağlantı kalitesini gösterir. dB cinsinden ölçülür.

Referans Değerler:

• 20 dB ve üzeri: Mükemmel bağlantı kalitesi.
• 15 dB ile 20 dB: İyi bağlantı kalitesi.
• 10 dB ile 15 dB: Orta düzeyde bağlantı kalitesi.
• 10 dB’in altında: Zayıf bağlantı kalitesi, performans sorunları olabilir.

RSCP (Received Signal Code Power)

Nedir?: RSCP, UMTS (Universal Mobile Telecommunications System) ağlarında kullanılan bir ölçümdür. Alınan sinyalin gücünü ifade eder. dBm cinsinden ölçülür.

Referans Değerler:

• -50 dBm ile -70 dBm: Mükemmel sinyal gücü.
• -70 dBm ile -85 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -85 dBm ile -100 dBm: Zayıf sinyal, bağlantı kalitesi düşebilir.
• -100 dBm’in altında: Çok zayıf sinyal, veri bağlantısı sorunları yaşanabilir.

Sonuç

Bu makalede, Cisco VDSL, GSM mobil yedeklilik, DHCP, GSM mobil internet ve mobil iletişim teknolojilerindeki sinyal ölçüm parametreleri hakkında detaylı bilgiler sunulmuştur. Her bir teknolojinin ve ölçüm parametresinin kendine özgü avantajları ve kullanım alanları bulunmaktadır. Bu bilgiler, ağ yönetimi, performans değerlendirmesi ve optimizasyon süreçlerinde önemli bir rol oynamaktadır.
