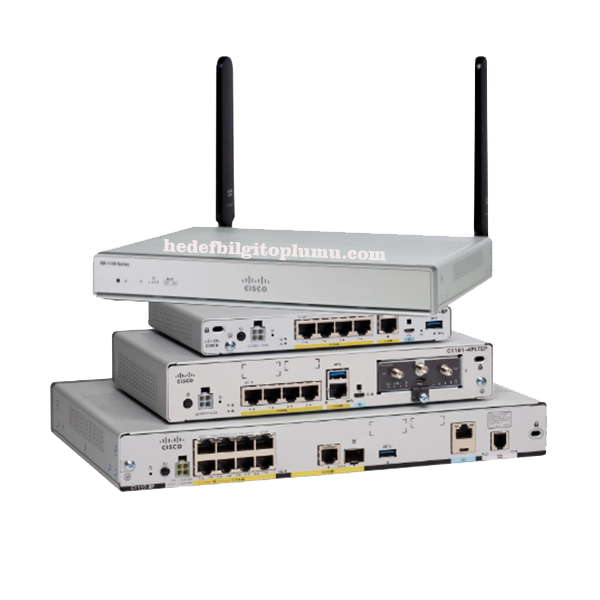

Cisco router da İnternete Bağlanmak için NAT

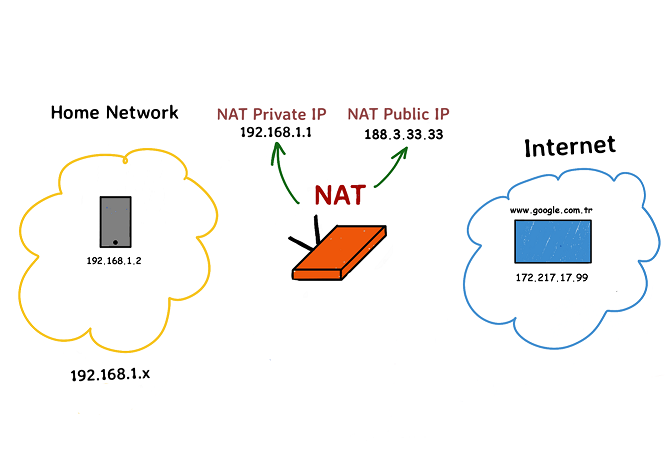

NAT (Network Address Translation) Açıklaması

NAT (Network Address Translation), iç ağdaki IP adreslerini dış ağla iletişim kurmak için kullanılacak IP adreslerine dönüştüren bir ağ teknolojisidir. NAT, genellikle birkaç önemli amaç için kullanılır:

• IP Adresi Tasarrufu: NAT, birden fazla iç cihazın tek bir dış IP adresi kullanarak internet erişimi sağlamasına olanak tanır. Bu, IP adresi sıkıntısını ve maliyetini azaltır.
• Güvenlik: NAT, iç ağdaki IP adreslerini gizleyerek dış dünyadan gelen saldırılara karşı bir güvenlik katmanı sağlar. Dışarıdan iç ağdaki cihazların IP adresleri görünmez.
• Kolay Yönetim: NAT, iç ağ yapısını dış dünyadan bağımsız olarak yönetmeyi kolaylaştırır. İç ağın yapılandırması değiştiğinde, dış IP adresleri üzerinde herhangi bir değişiklik yapılmasına gerek kalmaz.

NAT Konfigürasyon Komutlarının Açıklamaları

• ip access-list standard 10
  Bu komut, NAT işlemlerinde kullanılacak bir standart erişim listesi (ACL) oluşturur. ’10’ numaralı ACL, belirli IP aralıklarının NAT işlemlerine dahil edilmesini sağlar. Bu ACL, NAT işlemi için hangi iç IP adreslerinin kullanılacağını belirler.
• ip nat inside source list 10 interface Dialer0 overload
  Bu komut, ’10’ numaralı ACL’deki iç IP adreslerini `Dialer0` arayüzü üzerinden NAT’a tabi tutar. ‘overload’ seçeneği, birçok iç IP adresinin tek bir dış IP adresi üzerinden internet erişimi sağlamasına olanak tanır. Bu yöntem, IP adresi paylaşımı yaparak IP tasarrufu sağlar.
• interface Vlan1
  Bu komut, `Vlan1` arayüzünü NAT içi olarak tanımlar. Bu, VLAN1’deki IP adreslerinin NAT işlemlerine dahil edileceği anlamına gelir. Bu arayüzdeki IP adresleri NAT işlemlerine tabi olacaktır.

Bu NAT yapılandırması, iç ağdaki IP adreslerini `Dialer0` arayüzü üzerinden dış IP adreslerine dönüştürerek internet erişimini yönetir ve IP adreslerinin paylaşımını sağlar. Bu yapılandırma, iç ağdaki cihazların dış dünya ile etkili bir şekilde iletişim kurmasını sağlar.

Örnek Konfigürasyon


hostname Hostname
!
controller Cellular 0/2/0
!
controller VDSL 0/3/0
!
interface Cellular0/2/0
ip address negotiated
ipv6 enable
!
interface Cellular0/2/1
no ip address
shutdown
!
interface ATM0/3/0
no ip address
load-interval 30
no atm oversubscribe
no atm ilmi-keepalive
no atm enable-ilmi-trap
!
interface ATM0/3/0.35 point-to-point
no atm enable-ilmi-trap
pvc 8/35
pppoe-client dial-pool-number 1
!
interface Ethernet0/3/0
no ip address
shutdown
no negotiation auto
!
interface Dialer0
description VAE_DSL
ip address negotiated
no ip unreachables
no ip proxy-arp
ip nat outside
encapsulation ppp
dialer pool 1
dialer-group 1
ppp authentication pap callin
ppp pap sent-username Kullanıcı Adı password 7 Şifre
!
!
ip forward-protocol nd
ip http server
ip http authentication local
ip http secure-server
ip route 0.0.0.0 0.0.0.0 Dialer0
!
interface Vlan1
ip address 192.168.1.1 255.255.255.0
!
ip dhcp pool LAN
network 192.168.1.0 255.255.255.0
default-router 192.168.1.1
dns-server 8.8.8.8 8.8.4.4
!
ip access-list standard 10
permit 192.168.1.0 0.0.0.255
!
ip nat inside source list 10 interface Dialer0 overload
!
interface Vlan1
ip nat inside
!

1. hostname Hostname
Açıklama: Bu komut, cihazın adını “Hostname” olarak ayarlar. Yönlendiricinin adı, komut satırı isteminde görünür ve ağ yöneticileri tarafından yönetim amacıyla kullanılır.

2. controller Cellular 0/2/0
Açıklama: Bu komut, cihaza bağlı olan hücresel modemin bağlı olduğu arayüzü tanımlar. “Cellular 0/2/0”, belirli bir fiziksel hücresel arayüzü ifade eder.

3. controller VDSL 0/3/0
Açıklama: Bu komut, VDSL (Very-high-bit-rate Digital Subscriber Line) arayüzünü yapılandırmak için kullanılır. VDSL, yüksek hızlı geniş bant internet bağlantısı sunan bir DSL teknolojisidir. 0/3/0, belirli bir fiziksel VDSL arayüzünü ifade eder.

4. interface Cellular0/2/0
Açıklama: Bu komut, Cellular0/2/0 adlı hücresel arayüzü seçer. Bu arayüz, hücresel bağlantı üzerinden internet erişimi sağlamak için kullanılır.

• ip address negotiated
  Açıklama: Bu komut, hücresel arayüze dinamik olarak bir IP adresi atanmasını sağlar. IP adresi, servis sağlayıcı tarafından atanır.

• ipv6 enable
  Açıklama: Bu komut, hücresel arayüzde IPv6 desteğini etkinleştirir, böylece arayüz IPv6 adreslerini kullanabilir.

5. interface Cellular0/2/1
Açıklama: Bu komut, Cellular0/2/1 adlı hücresel arayüzü seçer. Bu arayüz, kullanılmayan veya yedek olarak bırakılan bir arayüz olabilir.

• no ip address
  Açıklama: Bu komut, bu arayüz için herhangi bir IP adresi atanmayacağını belirtir.

• shutdown
  Açıklama: Bu komut, arayüzü devre dışı bırakır, yani bu arayüz üzerinden veri iletimi yapılmaz.

6. interface ATM0/3/0
Açıklama: Bu komut, ATM0/3/0 adlı Asynchronous Transfer Mode (ATM) arayüzünü seçer. ATM, verilerin hücreler halinde iletildiği bir ağ teknolojisidir. DSL bağlantıları genellikle ATM üzerinden çalışır.

• no ip address
  Açıklama: Bu arayüz için bir IP adresi atanmaz.

• load-interval 30
  Açıklama: Bu komut, arayüz üzerindeki yük izleme intervalini 30 saniye olarak ayarlar. Bu, yük istatistiklerinin her 30 saniyede bir güncelleneceği anlamına gelir.

• no atm oversubscribe
  Açıklama: Bu komut, ATM trafiği için aşırı abonelik özelliğini devre dışı bırakır.

• no atm ilmi-keepalive
  Açıklama: Bu komut, ATM ILMI (Integrated Local Management Interface) keepalive mesajlarını devre dışı bırakır.

• no atm enable-ilmi-trap
  Açıklama: Bu komut, ILMI trap olaylarını devre dışı bırakır.

7. interface ATM0/3/0.35 point-to-point
Açıklama: Bu komut, ATM0/3/0 arayüzüne bağlı 35 numaralı alt arayüzü oluşturur ve onu point-to-point olarak yapılandırır. Bu, iki nokta arasında doğrudan bir bağlantı kurulacağını ifade eder.

• no atm enable-ilmi-trap
  Açıklama: Bu komut, bu alt arayüzde ILMI trap olaylarını devre dışı bırakır.

• pvc 8/35
  Açıklama: Bu komut, PVC (Permanent Virtual Circuit) 8/35 üzerinde yapılandırmayı belirtir. PVC, ATM ağlarında kullanılan sanal devrelerdir.

• pppoe-client dial-pool-number 1
  Açıklama: Bu komut, PPPoE (Point-to-Point Protocol over Ethernet) istemcisini etkinleştirir ve 1 numaralı dialer havuzunu kullanır. Bu, geniş bant internet bağlantıları için yaygın olarak kullanılan bir tekniktir.

8. interface Ethernet0/3/0
Açıklama: Bu komut, Ethernet0/3/0 adlı Ethernet arayüzünü seçer. Bu arayüz, yerel ağ bağlantıları veya harici internet bağlantıları için kullanılabilir.

• no ip address
  Açıklama: Bu arayüz için herhangi bir IP adresi atanmaz.

• shutdown
  Açıklama: Bu komut, arayüzü devre dışı bırakır.

• no negotiation auto
  Açıklama: Bu komut, Ethernet bağlantısının otomatik hız ve duplex müzakeresini devre dışı bırakır. Bunun yerine, manuel olarak yapılandırılmış ayarlar kullanılır.

9. interface Dialer0
Açıklama: Bu komut, Dialer0 adlı arayüzü seçer. Dialer arayüzleri genellikle PPPoE veya benzeri bağlantılar için kullanılır.

• description VAE_DSL
  Açıklama: Bu komut, arayüze “VAE_DSL” adında bir açıklama ekler. Bu açıklama, arayüzün ne amaçla kullanıldığını belirtir.

• ip address negotiated
  Açıklama: Bu komut, IP adresinin dinamik olarak atanacağını belirtir.

• no ip unreachables
  Açıklama: Bu komut, yönlendiricinin bu arayüz üzerinden “unreachable” ICMP mesajları göndermesini engeller.

• no ip proxy-arp
  Açıklama: Bu komut, Proxy ARP (Address Resolution Protocol) özelliğini devre dışı bırakır.

• ip nat outside
  Açıklama: Bu komut, NAT (Network Address Translation) işlemi için bu arayüzü dış arayüz olarak belirler.

• encapsulation ppp
  Açıklama: Bu komut, PPP (Point-to-Point Protocol) kapsülleme yöntemini etkinleştirir.

• dialer pool 1
  Açıklama: Bu komut, arayüzün 1 numaralı dialer havuzunu kullanacağını belirtir.

• dialer-group 1
  Açıklama: Bu komut, arayüzün 1 numaralı dialer grubuna ait olduğunu belirtir.

• ppp authentication pap callin
  Açıklama: Bu komut, arayüzde PAP (Password Authentication Protocol) kimlik doğrulamasını etkinleştirir.

• ppp pap sent-username Kullanıcı Adı password 7 Şifre
  Açıklama: Bu komut, PPP PAP kimlik doğrulaması için kullanılan kullanıcı adı ve şifreyi ayarlar.

10. ip forward-protocol nd
Açıklama: Bu komut, yönlendiricinin IPv6 Neighbor Discovery (ND) protokolünü iletmesini sağlar.

11. ip http server
Açıklama: Bu komut, cihaz üzerinde bir HTTP sunucusunu etkinleştirir, böylece web tarayıcıları üzerinden cihaza erişilebilir.

12. ip http authentication local
Açıklama: Bu komut, HTTP erişimi için yerel kullanıcı adı ve şifre kimlik doğrulamasını etkinleştirir.

13. ip http secure-server
Açıklama: Bu komut, HTTPS sunucusunu etkinleştirir, böylece cihazın yönetimi güvenli bir şekilde yapılabilir.

14. ip route 0.0.0.0 0.0.0.0 Dialer0
Açıklama: Bu komut, tüm trafiğin (varsayılan rota) Dialer0 arayüzü üzerinden yönlendirilmesini sağlar.

15. interface Vlan1
Açıklama: Bu komut, Vlan1 adlı sanal yerel ağ (VLAN) arayüzünü seçer. Bu arayüz, genellikle yerel ağdaki cihazlar arasında iletişimi sağlar.

• ip address 192.168.1.1 255.255.255.0
  Açıklama: Bu komut, Vlan1 arayüzüne 192.168.1.1 IP adresini ve 255.255.255.0 alt ağ maskesini atar. Bu, VLAN1 arayüzünün yerel ağdaki cihazlar tarafından tanınmasını sağlar.

16. ip dhcp pool LAN
Açıklama: Bu komut, LAN adlı bir DHCP havuzu oluşturur. DHCP (Dynamic Host Configuration Protocol), ağdaki cihazlara dinamik olarak IP adresi atar.

• network 192.168.1.0 255.255.255.0
  Açıklama: Bu komut, DHCP havuzunun IP adresi aralığını 192.168.1.0/24 olarak belirtir. Bu, DHCP sunucusunun bu aralıktaki IP adreslerini dağıtacağını ifade eder.

• default-router 192.168.1.1
  Açıklama: Bu komut, DHCP tarafından dağıtılan IP adresleri için varsayılan yönlendirici (gateway) adresini 192.168.1.1 olarak ayarlar.

• dns-server 8.8.8.8 8.8.4.4
  Açıklama: Bu komut, DHCP tarafından dağıtılan IP adresleri için DNS sunucusu adreslerini 8.8.8.8 ve 8.8.4.4 olarak ayarlar. Bu adresler, Google DNS sunucularıdır.

17. ip access-list standard 10
Açıklama: Bu komut, standart bir erişim listesini (ACL) oluşturur ve “10” numarasıyla tanımlar. Standart ACL’ler, IP trafiğini IP adreslerine göre filtreler.

• permit 192.168.1.0 0.0.0.255
  Açıklama: Bu komut, 192.168.1.0/24 IP adresi aralığındaki tüm trafiğe izin verir. Yani, bu IP aralığındaki paketler erişim listesine göre izin verilen trafiği temsil eder.

18. ip nat inside source list 10 interface Dialer0 overload
Açıklama: Bu komut, NAT (Network Address Translation) yapılandırmasını tanımlar. “inside” ve “outside” ile iç ve dış ağ arasında NAT işlemi yapılır. Bu komut, 10 numaralı erişim listesindeki IP adreslerini, Dialer0 arayüzü üzerinden IP adresi aşırı yüklemesi (overload) ile NAT eder.

19. interface Vlan1
Açıklama: Bu komut, Vlan1 adlı sanal yerel ağ (VLAN) arayüzünü seçer ve NAT işlemi yapılacak bu arayüzü belirtir.

• ip nat inside
  Açıklama: Bu komut, Vlan1 arayüzünü “iç” NAT arayüzü olarak işaretler. Bu, bu arayüzdeki IP adreslerinin NAT işlemi için kullanılacağını belirtir.

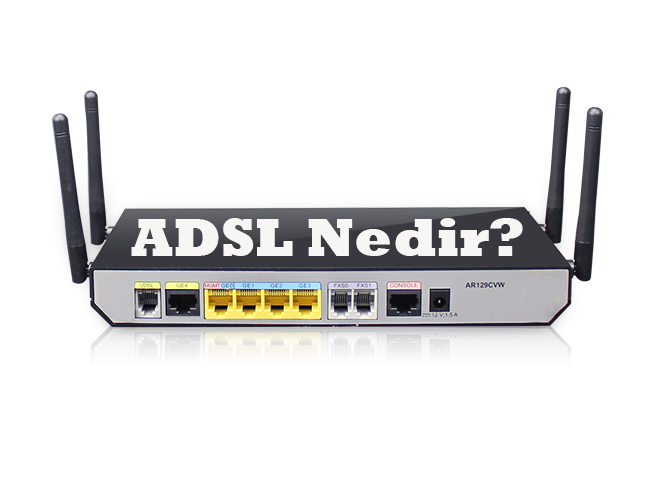

ADSL Nedir?

ADSL (Asymmetric Digital Subscriber Line), dijital veri iletimi için kullanılan bir DSL (Digital Subscriber Line) teknolojisidir. ADSL, telefon hatları üzerinden yüksek hızlı internet erişimi sağlar ve simetrik olmayan bir yapıya sahiptir, yani veri indirme hızları yükleme hızlarından daha yüksektir. Bu özellik, ev ve ofis kullanıcılarının internetten veri alırken daha yüksek hızlar elde etmelerine olanak tanır.

ADSL’in Anlamı ve Kullanım Amacı

ADSL, özellikle ev kullanıcıları ve küçük işletmeler için tasarlanmış bir teknoloji olup, analog telefon hatları üzerinden yüksek hızda veri iletimi sağlar. Bu teknoloji, internet tarayıcıları, e-posta istemcileri, video akışı ve diğer internet uygulamaları için gerekli olan yüksek hızları sunar.

Kullanım Amacı:

• Yüksek Hızlı İnternet Erişimi: ADSL, standart telefon hatlarından daha yüksek internet hızları sağlar.
• Telefon ve İnternet Hizmetlerinin Birlikte Kullanımı: Aynı telefon hattı üzerinden hem internet hem de telefon hizmetlerinin kullanılması mümkün olur.
• Veri İletiminde Verimlilik: Yüksek veri indirme hızları sayesinde büyük dosyaların hızlı bir şekilde indirilmesi sağlanır.

ADSL Nasıl Çalışır?

ADSL, telefon hattı üzerinde veri iletimi için frekans bölme tekniğini kullanır. Telefon hattı, çeşitli frekans bantlarına ayrılarak veri iletimi sağlanır:

• Frekans Bölme: Telefon hattı üç ana bant frekansa ayrılır: düşük frekansta telefon konuşması, orta frekansta veri iletimi, yüksek frekansta ise daha yüksek hızlı veri iletimi için kullanılır.
• Veri ve Ses Ayrımı: ADSL modem, veriyi yüksek frekansta (30 kHz – 1.1 MHz arası) iletirken, ses sinyalleri düşük frekansta iletilir. Bu sayede telefon görüşmeleri ve internet veri iletimi aynı anda yapılabilir.
• Modem Teknolojisi: ADSL modem, bu frekansları ayırarak veri paketlerini alır ve gönderir. Modem, dijital veriyi telefon hattı üzerinden iletmek için çeşitli modülasyon teknikleri kullanır.
• Veri Akışı: Veri akışı, kullanıcıdan internet servis sağlayıcısına (ISP) ve geri dönüşte ISP’den kullanıcıya doğru gerçekleşir. Bu işlem, DSLAM (Digital Subscriber Line Access Multiplexer) adı verilen bir cihaz tarafından yönetilir ve yönlendirilir.

ADSL Teknolojileri ve Versiyonları

ADSL’in birkaç farklı versiyonu vardır ve her biri farklı hız ve performans seviyeleri sunar. Bu versiyonlar şunlardır:

• ADSL (Asymmetric Digital Subscriber Line): Standart ADSL, en yaygın kullanılan versiyonudur. Yükleme ve indirme hızları arasında büyük farklar olabilir, tipik olarak indirme hızları yükleme hızlarından çok daha yüksektir.
• ADSL2: ADSL’in geliştirilmiş bir versiyonudur ve daha yüksek hızlar sunar. İndirme hızları genellikle 12 Mbps’ye kadar çıkabilir.
• ADSL2+: ADSL2’nin bir diğer geliştirilmiş versiyonudur. ADSL2+ ile indirme hızları 24 Mbps’ye kadar çıkabilir ve daha yüksek performans sağlar.

ADSL vs. VDSL

VDSL (Very High Bitrate Digital Subscriber Line): VDSL, ADSL’e göre çok daha yüksek hızlar sunar ancak genellikle daha kısa mesafelerde etkili olur. ADSL, daha uzun mesafelerde stabil bir bağlantı sağlarken, VDSL kısa mesafelerde yüksek hızlar sunar.

ADSL Nereden ve Nasıl Gelir?

ADSL hizmeti, genellikle bir internet servis sağlayıcısından (ISP) alınır. ISP, ADSL sinyallerini telefon hattınıza iletmek için DSLAM cihazlarını kullanır. ADSL sinyalleri, telefon hattından alınır ve DSLAM’a iletilir, ardından internet trafiği ISP’nin veri merkezine yönlendirilir.

Süreç:

• Telefon Hattı: ADSL sinyali telefon hattınız üzerinden gelir.

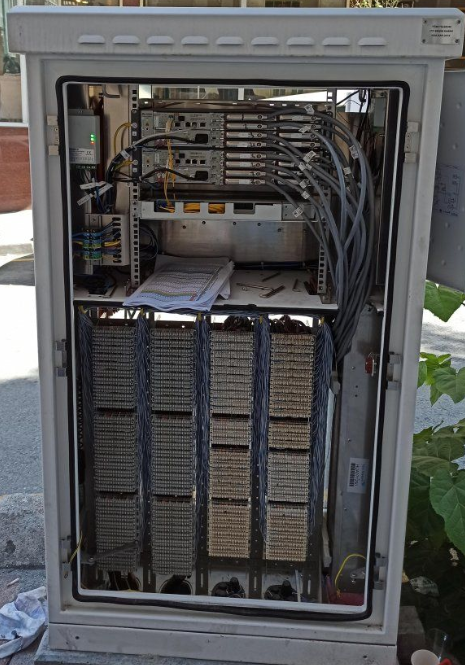

• DSLAM (Digital Subscriber Line Access Multiplexer): DSLAM, telefon hattı üzerinden gelen ADSL sinyallerini ayrıştırır ve internet trafiğini yönetir.
• ISP Sunucuları: DSLAM tarafından ayrıştırılan internet trafiği, ISP’nin sunucularına yönlendirilir.
• Kullanıcıya Ulaşım: Internet trafiği, ISP sunucularından kullanıcının ADSL modemi üzerinden cihazına ulaşır.

ADSL Hat Değerleri ve Parametreleri

ADSL bağlantısının performansını etkileyen birçok parametre vardır. Bu parametreler genellikle modem arayüzünde gösterilir:

• SNR (Signal-to-Noise Ratio): Sinyal-gürültü oranı, sinyal kalitesini gösterir. Yüksek SNR değeri, daha iyi bağlantı kalitesi anlamına gelir.
• Attenuation (Zayıflama): Hattın sinyali ne kadar zayıflattığını gösterir. Düşük zayıflama değerleri daha iyi performans sağlar.
• Line Rate (Hattın Hızı): ADSL hattının mevcut hızını gösterir. Genellikle indirme ve yükleme hızları olarak iki ayrı değer gösterilir.
• Sync Rate (Senkranizasyon Hızı): Modem ve DSLAM arasındaki senkronize olma hızını gösterir.
• Margin: Sinyal gücünün ne kadar iyi olduğunu gösterir. Yüksek margin, stabil bir bağlantı sağlar.

Sonuç

ADSL, ev ve küçük işletmeler için yüksek hızlı internet erişimi sağlayan bir teknolojidir. Frekans bölme tekniği ve çeşitli versiyonları sayesinde, ADSL kullanıcılara yüksek veri hızları sunar. ADSL’in nasıl çalıştığını anlamak, performansı artırmak için hat değerlerini izlemek ve teknolojiyi doğru şekilde kullanmak için önemlidir.

Hat Değerleri ve Referans Aralıkları

SNR Değerleri:

• En Düşük: 6 dB (İyi bir performans için yeterli olmayabilir, sinyal kalitesi düşük olabilir.)
• En Yüksek: 30 dB ve üzeri (Mükemmel sinyal kalitesi, çok iyi bir bağlantı sağlar.)

Attenuation Değerleri:

• En Düşük: 0-10 dB (Kısa mesafelerde, sinyal kaybı minimum.)
• En Yüksek: 30 dB ve üzeri (Uzun mesafelerde, sinyal kaybı yüksek.)

Mesafeye Göre Değerler

Kısa Mesafeler (0-2 km):

• SNR: Genellikle 20 dB ve üzeri.
• Attenuation: Genellikle 0-10 dB.

Orta Mesafeler (2-5 km):

• SNR: 15-20 dB arası.
• Attenuation: 10-20 dB arası.

Uzun Mesafeler (5 km ve üzeri):

• SNR: 10-15 dB arası.
• Attenuation: 20-30 dB ve üzeri.

DSL Bağlantı Verileri Açıklaması

Bu veriler, DSL (Digital Subscriber Line) bağlantısının performansını değerlendirmeye yönelik çeşitli ölçümleri temsil eder. İşte her bir terimin anlamı:

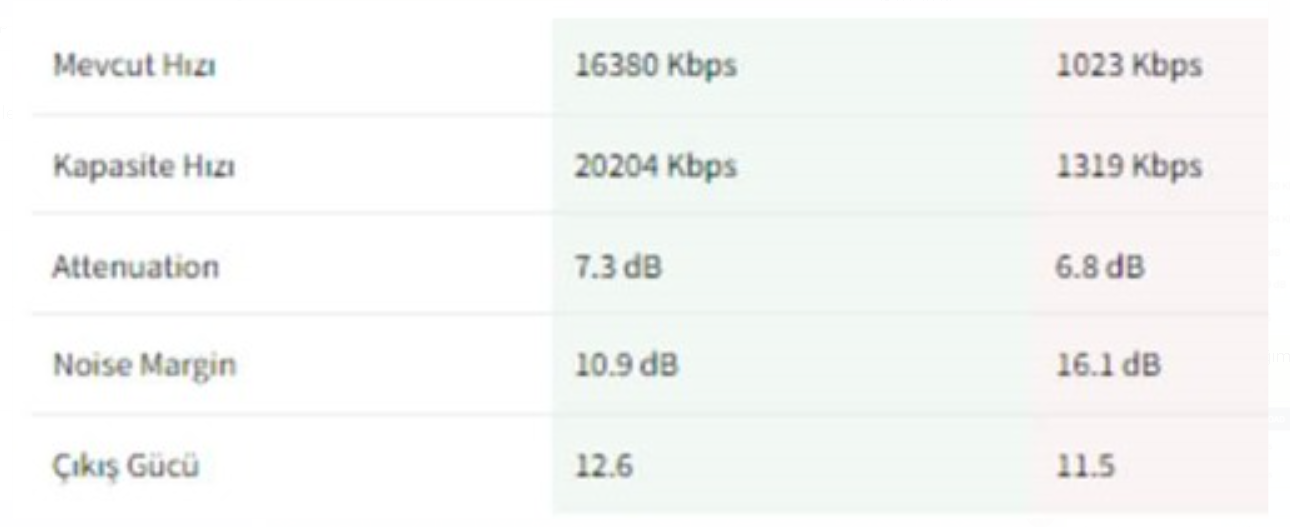

Mevcut Hızı

Bu, DSL bağlantısının anlık veri iletim hızlarını gösterir.

• 16380 Kbps (İndirme Hızı): Bu, bağlantının veri indirme hızıdır (yani, internet üzerinden verileri alırken ulaşılan hız). 16.38 Mbps’ye eşdeğerdir.
• 1023 Kbps (Yükleme Hızı): Bu, bağlantının veri yükleme hızıdır (yani, internet üzerinden verileri gönderirken ulaşılan hız). 1.02 Mbps’ye eşdeğerdir.

Kapasite Hızı

Bu, bağlantının maksimum kapasite hızını gösterir.

• 20204 Kbps (İndirme Kapasitesi): Bu, bağlantının teorik olarak ulaşıabileceği maksimum indirme hızıdır. 20.20 Mbps’ye eşdeğerdir.
• 1319 Kbps (Yükleme Kapasitesi): Bu, bağlantının teorik olarak ulaşıabileceği maksimum yükleme hızıdır. 1.32 Mbps’ye eşdeğerdir.

Attenuation (Zayıflama)

Bu, sinyalin mesafe boyunca ne kadar zayıfladığını ölçer. Daha düşük değerler daha iyi sinyal kalitesi anlamına gelir.

• 7.3 dB (İndirme): İndirme sinyalinin zayıflama miktarı. Daha düşük değerler, sinyalin daha güçlü olduğu anlamına gelir.
• 6.8 dB (Yükleme): Yükleme sinyalinin zayıflama miktarı. Daha düşük değerler, sinyalin daha güçlü olduğu anlamına gelir.

Noise Margin (Gürültü Marjı)

Bu, sinyalin gürültüye karşı ne kadar dayanıklı olduğunu gösterir. Daha yüksek değerler, sinyalin gürültüye karşı daha dayanıklı olduğu anlamına gelir.

• 10.9 dB (İndirme): İndirme sinyalinin gürültüye karşı dayanıklılığı.
• 16.1 dB (Yükleme): Yükleme sinyalinin gürültüye karşı dayanıklılığı.

Çıkış Gücü

DSL sinyalinin telefon hattına uygulanan güç miktarıdır. Genellikle daha yüksek çıkış gücü, daha güçlü bir sinyal anlamına gelir.

• 12.6 dB: İndirme yönündeki çıkış gücü.
• 11.5 dB: Yükleme yönündeki çıkış gücü.

Özet

SNR ve Noise Margin değerleri, sinyalin kalitesini ve gürültüye karşı dayanıklılığını belirler. Yüksek değerler sinyal kalitesinin iyi olduğunu, düşük değerler ise sinyalin kalitesiz olduğunu gösterir.

Attenuation, sinyalin iletim sırasında ne kadar zayıfladığını belirtir. Daha düşük attenuation değerleri daha iyi sinyal kalitesi sağlar.

Bu parametrelerin her biri, DSL, ADSL veya diğer iletişim teknolojileri için sinyal kalitesinin değerlendirilmesinde kritik rol oynar.

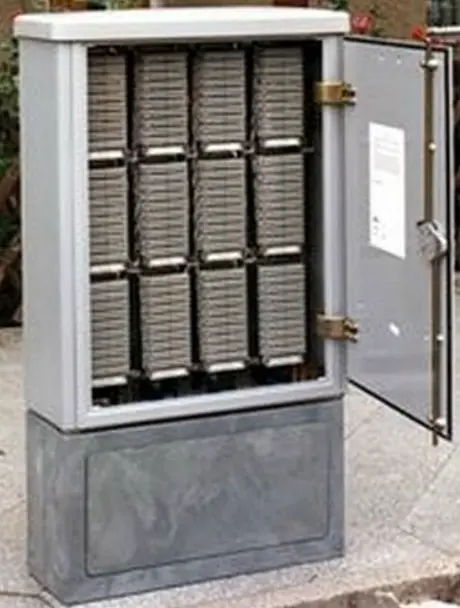

DSL Hatlarının Modemden Saha Dolabına Kadar Olan Aşama

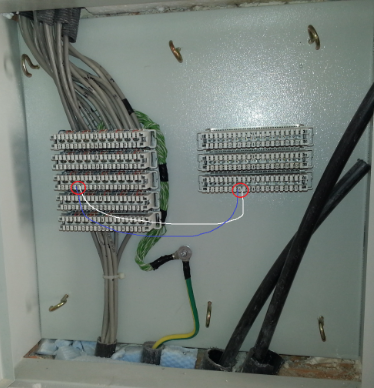

1. Modemden Ankastre Kutusuna

Modem: DSL sinyallerini dijital verilere çeviren cihazdır. Kullanıcıların evlerinde veya işyerlerinde bulunur ve genellikle telefon hattına bağlanır.

Bağlantı: Modem, telefon hattı aracılığıyla sinyali ankastre kutusuna iletir. Bu noktada sinyal, bina içindeki daha geniş bir dağıtım ağına yönlendirilir.

2. Ankastre Kutusundan Saha Dolabına

Ankastre Kutusu:

Tanım: Bina içinde veya dış cephesinde bulunan bir bağlantı kutusudur. Sinyalin, saha dolabından gelen ana sinyali bina içindeki farklı hatlara yönlendirmek için kullanılır.

Fonksiyonları: Gelen sinyali, çeşitli telefon hatlarına veya DSL bağlantı noktalarına dağıtır. Ayrıca, hattın dış etkenlerden korunmasına yardımcı olur.

Saha Dolabı:

Tanım: ISS’nin altyapısında, merkezi ofis ile son kullanıcı arasındaki sinyalin yönlendirildiği yerel bir ekipmandır. Genellikle sokak köşelerinde veya bina önlerinde bulunur.

Fonksiyonları: Merkez ofisten gelen ana hat sinyallerini yerel DSL hatlarına veya telefon hatlarına yönlendirir. Sinyali güçlendirebilir ve dağıtım yapabilir.

3. Saha Dolabından Merkez Ofise

Saha Dolabına İletim: Saha dolabındaki sinyal, merkez ofise (ISS’nin veri merkezi) iletilir. Merkez ofis, DSLAM (Digital Subscriber Line Access Multiplexer) cihazını kullanarak birçok kullanıcının sinyallerini toplar ve yönlendirir.

Teknik Bilgiler

Ankastre Kutusu:

Fonksiyon: Telefon hattını veya DSL sinyalini bina içindeki farklı hatlara yönlendirir ve sinyalin dağılmasını sağlar.

Koruma: Dış etkenlerden, özellikle hava koşullarından korur.

Saha Dolabı:

Fonksiyon: Merkez ofisten gelen ana hat sinyallerini yerel hatlara yönlendirir ve gerektiğinde sinyali güçlendirir.

Yerleşim: Sokak köşelerinde veya bina önlerinde bulunur, genellikle hava koşullarına dayanıklı metal kutular şeklindedir.

DSLAM Nedir ve Teknik Detayları

DSLAM (Digital Subscriber Line Access Multiplexer): DSL hatlarından gelen sinyalleri işleyen ve bu sinyalleri daha büyük veri hatlarına yönlendiren bir cihazdır. ISS (İnternet Servis Sağlayıcısı) altyapısında kritik bir bileşen olan DSLAM, çeşitli DSL bağlantılarını merkezi bir noktada toplar ve internet hizmetlerinin verimli bir şekilde sunulmasını sağlar.

DSLAM’ın Teknik Detayları ve DSLAM’dan Sonraki Aşamalar

DSLAM’ın Teknik Detayları

Fonksiyon

Veri Toplama ve Yönlendirme: DSLAM, farklı DSL hatlarından gelen verileri toplar ve bunları tek bir yüksek kapasiteli veri hattına yönlendirir. Bu, birçok ev veya işyerinden gelen internet trafiğinin merkezi bir noktada toplanmasını ve ISS merkez ofisine iletilmesini sağlar.

Sinyal İşleme: DSLAM, kullanıcıların DSL modemlerinden aldığı verileri işleyerek veri akışını optimize eder. Bu işlem sırasında, sinyalin kalitesini artırır ve veri kaybını minimize eder.

Hız ve Kapasite

Hız: DSLAM, veri hızlarını optimize eder ve genellikle 24 Mbps’ye kadar çıkabilen hızlar sunar. Ancak bu hız, kullanıcıların DSL modemlerinin özelliklerine, mesafeye ve hattın kalitesine bağlı olarak değişiklik gösterebilir.

Kapasite: DSLAM, birden fazla DSL hattını destekler ve bu hatlardan gelen veriyi merkezi veri hattına iletebilecek kapasiteye sahiptir. Bu, büyük miktarda kullanıcı verisinin etkin bir şekilde yönetilmesini sağlar.

Yük Dengeleme

Veri Trafiği Yönetimi: DSLAM, birçok DSL hattını bir araya getirerek trafiği dengeler ve daha verimli veri iletimi sağlar. Bu, ağ performansını artırır ve internet hizmetlerinin daha stabil bir şekilde sunulmasına yardımcı olur.

Ağ Performansı: Trafik yoğunluğu ve kullanıcı sayısına göre yük dengeleme yaparak, ağ üzerindeki yükü optimize eder ve yüksek veri hızlarını korur.

Bağlantı

ISS Altyapısı ile Entegrasyon: DSLAM, ISS’nin veri merkezine veya ağ merkezine bağlanır. Bu entegrasyon, DSLAM’dan gelen verilerin ISS’nin yüksek hızlı veri hatlarına yönlendirilmesini sağlar.

Backbone ve POP Noktaları: DSLAM, genellikle bir ISS’nin veri merkezinde yer alır ve bu merkezden veri backbone (omurga) ağlarına yönlendirilir. Bu ağlar üzerinden veri, çeşitli POP (Point of Presence) noktalarına taşınır. POP noktaları, kullanıcıların internet erişimini sağlar ve veri trafiğini yönetir.

Teknik Özellikler

Bağlantı Türleri: DSLAM, ADSL (Asymmetric Digital Subscriber Line) ve ADSL (Very-high-bit-rate Digital Subscriber Line) gibi farklı DSL teknolojilerini destekler. Bu, çeşitli hız ve kapasitelerde internet bağlantılarını mümkün kılar.

Gelişmiş Özellikler: Modern DSLAM cihazları, IP yönlendirme, QoS (Quality of Service) ve diğer gelişmiş ağ yönetim özelliklerini de destekleyebilir.

DSLAM’dan Sonraki Aşamalar

1. POP (Point of Presence) Noktası

Tanım: ISS’nin ağının, müşterilere hizmet sunduğu fiziksel yeridir. POP, internet trafiğinin merkez ofislerle veya diğer POP noktalarıyla bağlantı kurduğu yerdir.

Fonksiyon: Verileri yönlendirir ve internet bağlantısını sağlar. POP noktasında, çeşitli ağ cihazları ve yönlendiriciler bulunur.

2. Backbone (Ana Hat) Ağı

Tanım: İnternetin ana veri yollarıdır. Backbone, yüksek kapasiteli veri bağlantılarını ve uzun mesafeli iletişim ağlarını kapsar.

Fonksiyon: Büyük veri akışlarını taşır ve ağlar arasında bağlantı sağlar. Genellikle fiber optik kablolar kullanılarak yüksek hızda veri iletimi gerçekleştirilir.

3. Redback ve Diğer Ağ Donanımları

Redback: Redback Networks, bir zamanlar ağ donanımları ve yönlendiricileri üretmiş bir şirkettir. Bugün, Ericsson’un bir parçasıdır ve genellikle geniş bant yönlendiricileri ve ağ yönetim çözümleri sunar.

Fonksiyon: Redback cihazları, büyük veri merkezlerinde ve ISP ağlarında kullanılarak veri iletimini ve ağ yönetimini optimize eder.

Diğer Ağ Donanımları:

• Yönlendiriciler: Veriyi doğru yollarla yönlendirir ve ağlar arasındaki bağlantıyı sağlar.
• Anahtarlar (Switches): Veriyi ağ içindeki cihazlara iletir ve ağ trafiğini yönetir.

Özet

DSLAM: DSL sinyallerini toplar ve merkez ofise yönlendirir.

POP Noktası: ISS’nin veri ve internet trafiği için kullanılan fiziksel konumudur.

Backbone: İnternetin yüksek kapasiteli ana veri yollarıdır.

Redback: Ağ donanımı sağlayan bir markadır ve geniş bant çözümleri sunar.

GSM Mobil Yedeklilik Nedir?

Giriş

GSM mobil yedeklilik, ağ bağlantılarının kesintisiz bir şekilde devam etmesini sağlamak amacıyla kullanılan bir yöntemdir. Bu yöntem, GSM (Global System for Mobile Communications) teknolojisi üzerinden sağlanan mobil ağları içerir ve genellikle ana internet bağlantısının yedeği olarak kullanılır.

GSM Mobil Yedekliliğin Temel Özellikleri

• Kapsama Alanı: GSM mobil yedeklilik, geniş kapsama alanı sağlar. Mobil operatörlerin sağladığı geniş kapsama alanı sayesinde, internet bağlantısı ve diğer veri hizmetleri sürekli olarak erişilebilir olur.
• Yedeklilik ve Güvenilirlik: Ana internet bağlantısında bir kesinti olduğunda, GSM mobil yedeklilik devreye girerek kesintisiz bir bağlantı sağlar.
• Hız ve Performans: Mobil yedeklilik, genellikle 4G LTE ve 5G ağları kullanılarak yüksek hızlarda veri iletimi sağlar.
• Kurulum ve Konfigürasyon: Kolay kurulum ve hızlı konfigürasyon imkanı sunar, bu da ağ yönetimini ve bakımını basitleştirir.

Kullanım Alanları

• Ağ Kesintileri: Ana internet bağlantısında yaşanan kesintilerde yedekleme sağlar.
• Acil Durumlar: Acil durumlarda kritik iletişim hizmetlerinin devamını sağlar.
• Uzaktan Çalışma: Uzaktan çalışma ve gezici ekipler için güvenilir bir bağlantı sağlar.

DHCP Nedir?

Giriş

Dynamic Host Configuration Protocol (DHCP), bir ağ üzerindeki cihazlara dinamik olarak IP adresleri ve diğer ağ yapılandırma bilgilerini atayan bir protokoldür. DHCP, ağ yöneticilerinin IP adreslerinin manuel olarak yapılandırılmasını gerektirmeden cihazların ağa bağlanmasını sağlar.

DHCP’in Temel Özellikleri

• Dinamik IP Atama: DHCP, cihazlara otomatik olarak geçici IP adresleri atar. Bu adresler genellikle bir süre sonra yenilenir.
• Yapılandırma Bilgileri: IP adresinin yanı sıra, cihazlara ağ geçidi, DNS sunucuları ve diğer ağ bilgileri de sağlar.
• Ağ Yönetimi: Ağ yöneticileri, IP adres havuzlarını ve yapılandırmaları merkezi bir noktadan yönetebilirler.

DHCP Süreci

1. Discover: Cihaz, ağ üzerindeki DHCP sunucularını bulmak için bir “discover” mesajı gönderir.
2. Offer: DHCP sunucuları, cihazın IP adresi talebine yanıt olarak bir “offer” mesajı gönderir.
3. Request: Cihaz, bir sunucudan gelen IP adresini kabul etmek için “request” mesajı gönderir.
4. Acknowledge: Sunucu, IP adresini onaylayan bir “acknowledge” mesajı gönderir ve yapılandırma bilgilerini sağlar.

GSM Mobil İnternet Nedir?

Giriş

GSM mobil internet, GSM (Global System for Mobile Communications) ağları üzerinden sağlanan internet bağlantısını ifade eder. Bu teknoloji, mobil cihazlar aracılığıyla geniş bant internet erişimi sağlar.

GSM Mobil İnternet Teknolojileri

• 2G (GPRS ve EDGE): GPRS (General Packet Radio Service) ve EDGE (Enhanced Data rates for GSM Evolution), 2G GSM ağları üzerinde veri iletimi sağlar. Bu teknolojiler, düşük hızlarda internet erişimi sunar.
• 3G (UMTS ve HSPA): 3G ağları, UMTS (Universal Mobile Telecommunications System) ve HSPA (High-Speed Packet Access) teknolojileri ile daha yüksek veri hızları sağlar.
• 4G (LTE): 4G LTE (Long-Term Evolution), yüksek hızda veri iletimi sunar ve daha düşük gecikme süreleri sağlar.
• 5G: 5G, daha yüksek hızlar, daha düşük gecikme süreleri ve daha geniş bağlantı kapasiteleri sunar.

Avantajlar

• Taşınabilirlik: Mobil internet, herhangi bir yerden erişim sağlar.
• Hız ve Performans: LTE ve 5G teknolojileri ile yüksek hızlarda internet erişimi sağlar.
• Kolay Kurulum: Mobil internet bağlantısı, genellikle taşınabilir modemler veya SIM kartlar aracılığıyla kolayca kurulabilir.

RSSI, RSRP, RSRQ, SINR ve RSCP Nedir?

Giriş

RSSI (Received Signal Strength Indicator), RSRP (Reference Signal Received Power), RSRQ (Reference Signal Received Quality), SINR (Signal to Interference plus Noise Ratio) ve RSCP (Received Signal Code Power) gibi terimler, mobil iletişim ağlarında sinyal kalitesini ve gücünü ölçen parametrelerdir. Bu ölçümler, ağ performansını değerlendirmek ve optimizasyon yapmak için kullanılır.

RSSI (Received Signal Strength Indicator)

Nedir?: RSSI, bir mobil cihazın aldığı sinyalin gücünü ölçen bir parametredir. Genellikle dBm (desibel-miliwatt) cinsinden ifade edilir.

Referans Değerler:

• -30 dBm ile -50 dBm: Mükemmel sinyal gücü.
• -50 dBm ile -70 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -70 dBm ile -90 dBm: Zayıf sinyal, internet hızları düşebilir.
• -90 dBm’in altında: Çok zayıf sinyal, bağlantı sorunları yaşanabilir.

RSRP (Reference Signal Received Power)

Nedir?: RSRP, LTE (Long-Term Evolution) ağlarında kullanılan bir ölçümdür. Referans sinyalinin gücünü ifade eder. dBm cinsinden ölçülür.

Referans Değerler:

• -80 dBm ile -90 dBm: Mükemmel sinyal gücü.
• -90 dBm ile -100 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -100 dBm ile -110 dBm: Zayıf sinyal, bağlantı kalitesi düşebilir.
• -110 dBm’in altında: Çok zayıf sinyal, veri bağlantısı sorunları yaşanabilir.

RSRQ (Reference Signal Received Quality)

Nedir?: RSRQ, LTE ağlarında kullanılan bir ölçümdür. Alınan referans sinyalinin kalitesini ölçer ve sinyal gücü ile sinyal gürültü oranı arasında bir ilişkiyi ifade eder. Genellikle dB (desibel) cinsinden ölçülür.

Referans Değerler:

• -10 dB ile -15 dB: Mükemmel sinyal kalitesi.
• -15 dB ile -20 dB: İyi sinyal kalitesi.
• -20 dB ile -25 dB: Orta düzeyde sinyal kalitesi.
• -25 dB’in altında: Zayıf sinyal kalitesi, performans sorunları olabilir.

SINR (Signal to Interference plus Noise Ratio)

Nedir?: SINR, sinyalin parazit ve gürültüye oranını ölçen bir parametredir. Yüksek SINR değerleri, daha iyi bağlantı kalitesini gösterir. dB cinsinden ölçülür.

Referans Değerler:

• 20 dB ve üzeri: Mükemmel bağlantı kalitesi.
• 15 dB ile 20 dB: İyi bağlantı kalitesi.
• 10 dB ile 15 dB: Orta düzeyde bağlantı kalitesi.
• 10 dB’in altında: Zayıf bağlantı kalitesi, performans sorunları olabilir.

RSCP (Received Signal Code Power)

Nedir?: RSCP, UMTS (Universal Mobile Telecommunications System) ağlarında kullanılan bir ölçümdür. Alınan sinyalin gücünü ifade eder. dBm cinsinden ölçülür.

Referans Değerler:

• -50 dBm ile -70 dBm: Mükemmel sinyal gücü.
• -70 dBm ile -85 dBm: İyi sinyal gücü, çoğu uygulama için yeterli.
• -85 dBm ile -100 dBm: Zayıf sinyal, bağlantı kalitesi düşebilir.
• -100 dBm’in altında: Çok zayıf sinyal, veri bağlantısı sorunları yaşanabilir.

Sonuç

Bu makalede, Cisco ADSL, GSM mobil yedeklilik, DHCP, GSM mobil internet ve mobil iletişim teknolojilerindeki sinyal ölçüm parametreleri hakkında detaylı bilgiler sunulmuştur. Her bir teknolojinin ve ölçüm parametresinin kendine özgü avantajları ve kullanım alanları bulunmaktadır. Bu bilgiler, ağ yönetimi, performans değerlendirmesi ve optimizasyon süreçlerinde önemli bir rol oynamaktadır.
